Реле тиску для котлів BCP від 0 до 40 барів

Опис

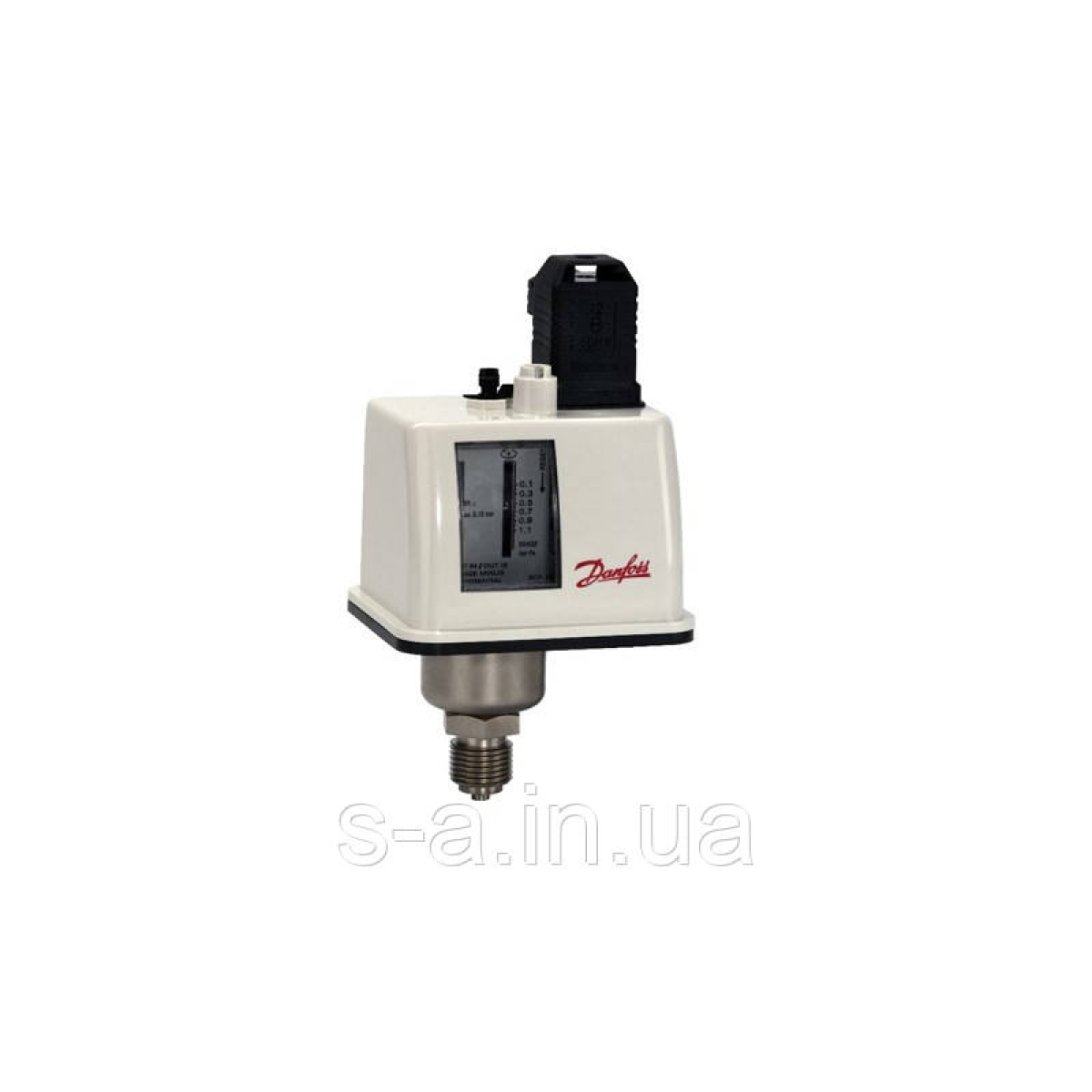

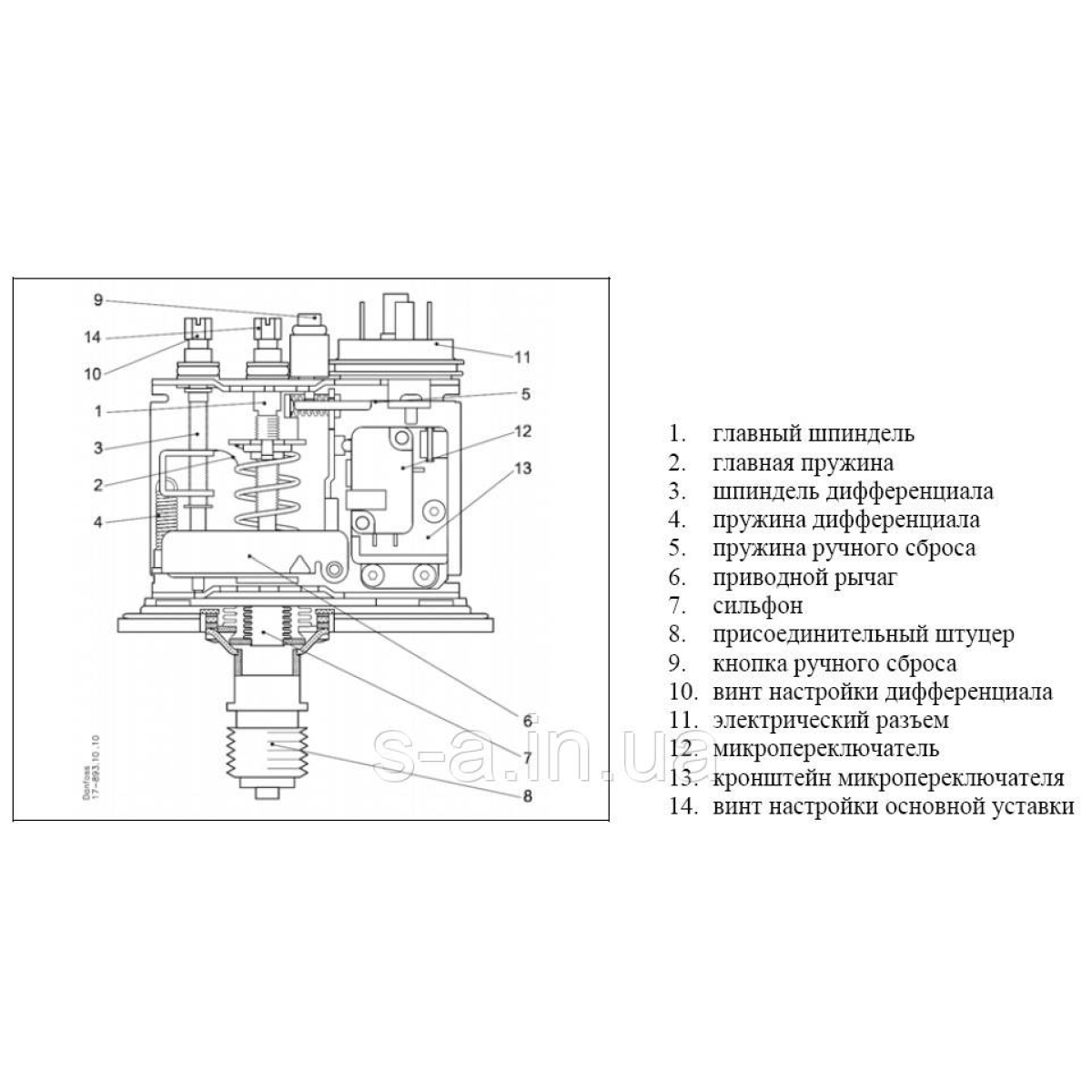

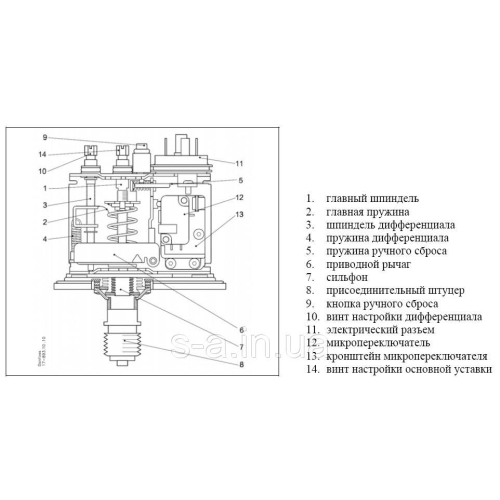

Реле тиску BCP

Призначення виробу
Реле (регулятори) тиску BCP призначені для застосування в системах
автоматизації, технологічний захист і блокувань парових і водогрійних котлів.
Реле вирізняються високою надійністю роботи, зручністю монтажу й експлуатації.

Основні характеристики
• Діапазон настроювання тисків: від 0,1 до 40 барів
• Клас захисту корпусу IP 65

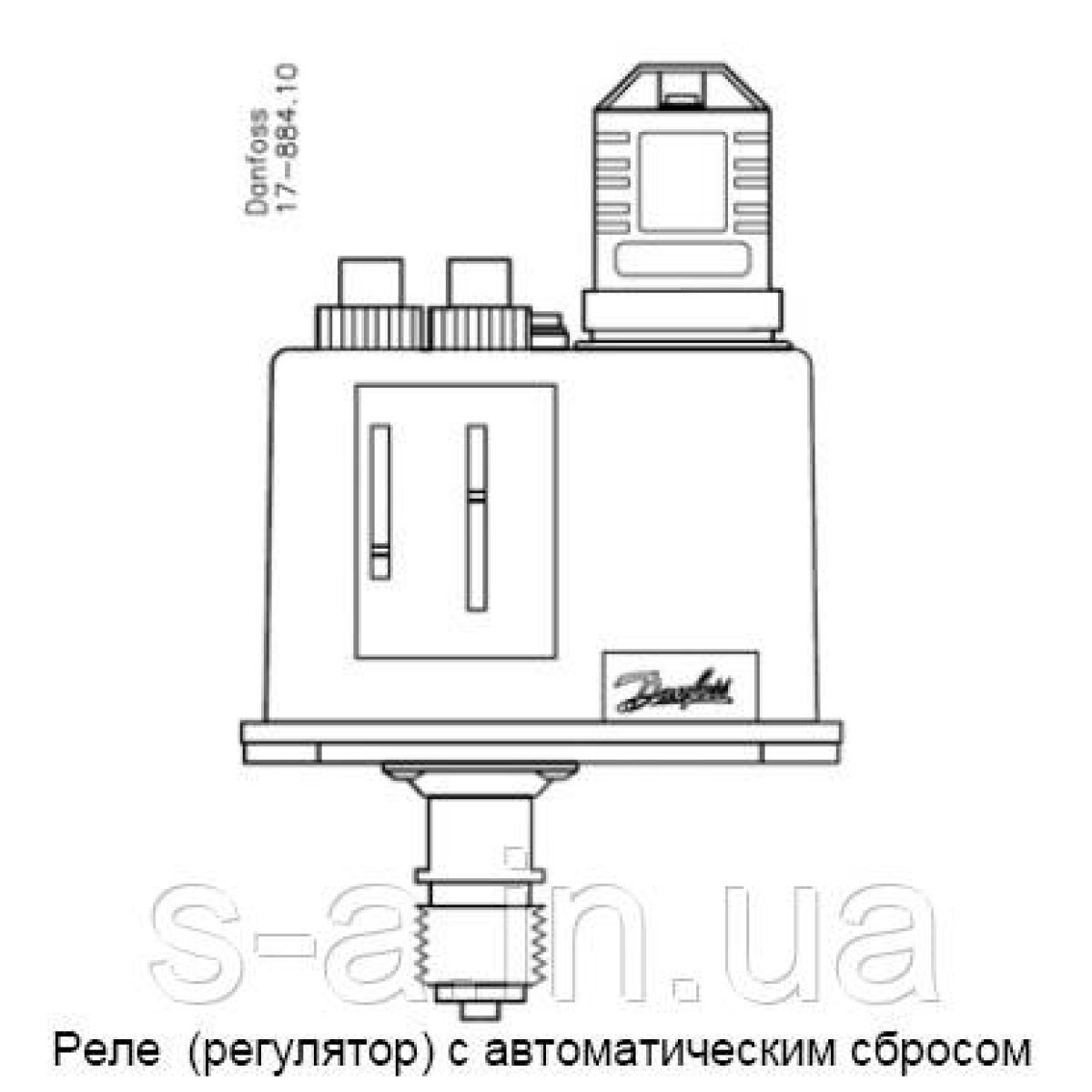

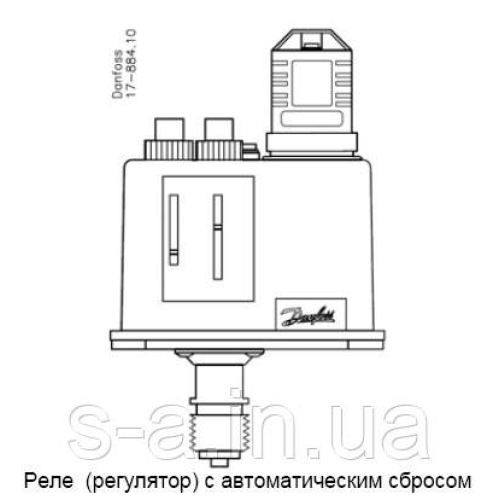

• Варіанти реле (регуляторів) з автоматичним скиданням

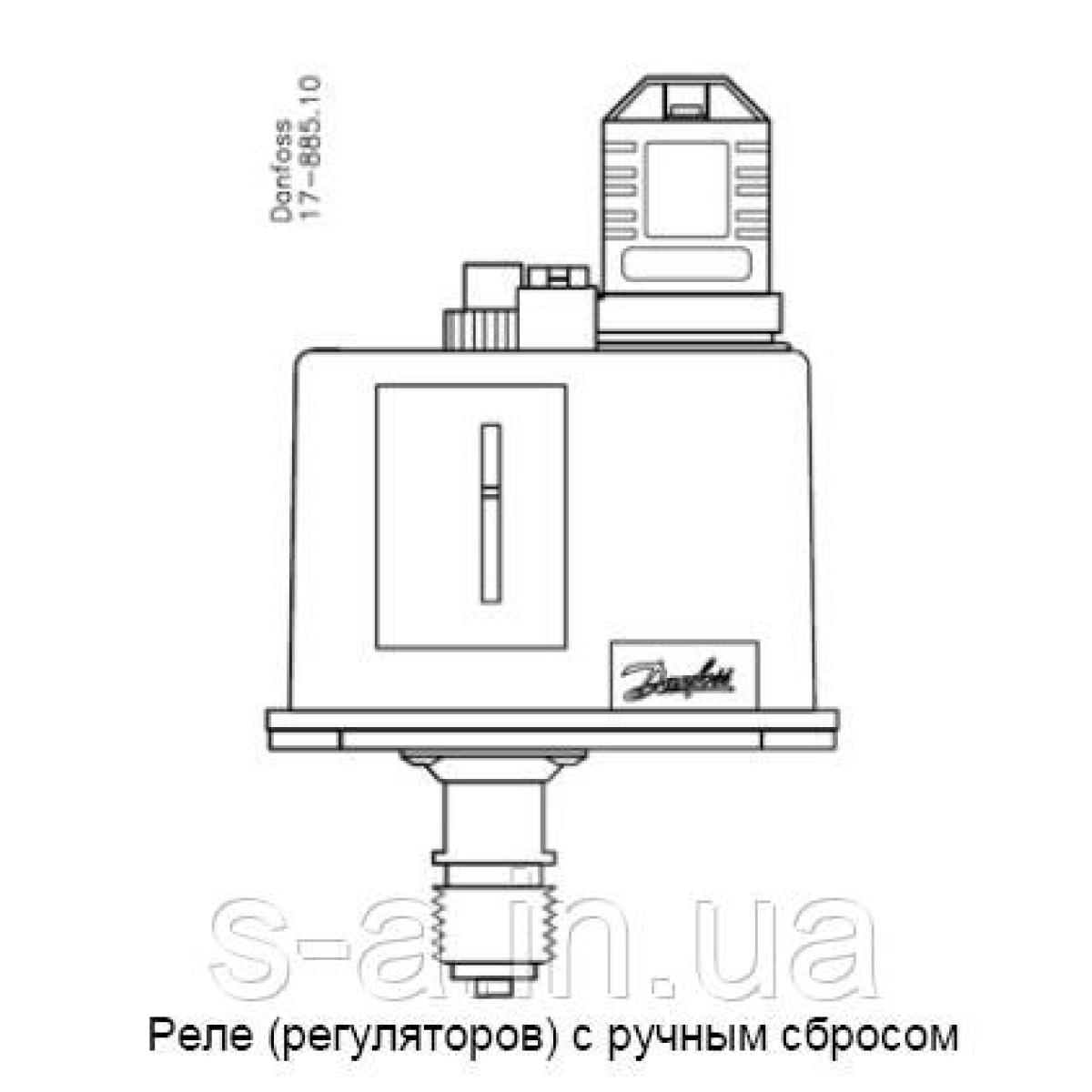

• Варіанти реле (регуляторів) з ручним скиданням на максимум і мінімум
• Подвійний сильфон реле (регуляторів) BCP 6, BCP 7, BCP 6H, BCP 7H дає змогу
виконати функцію захисту навіть у разі ушкодження реле
• Реле з одинарним сильфоном мають напрацювання на відмову не менш ніж 2 000 000 циклів
• Надійність контактної групи у разі дотримання параметрів до 250 000 перемикань

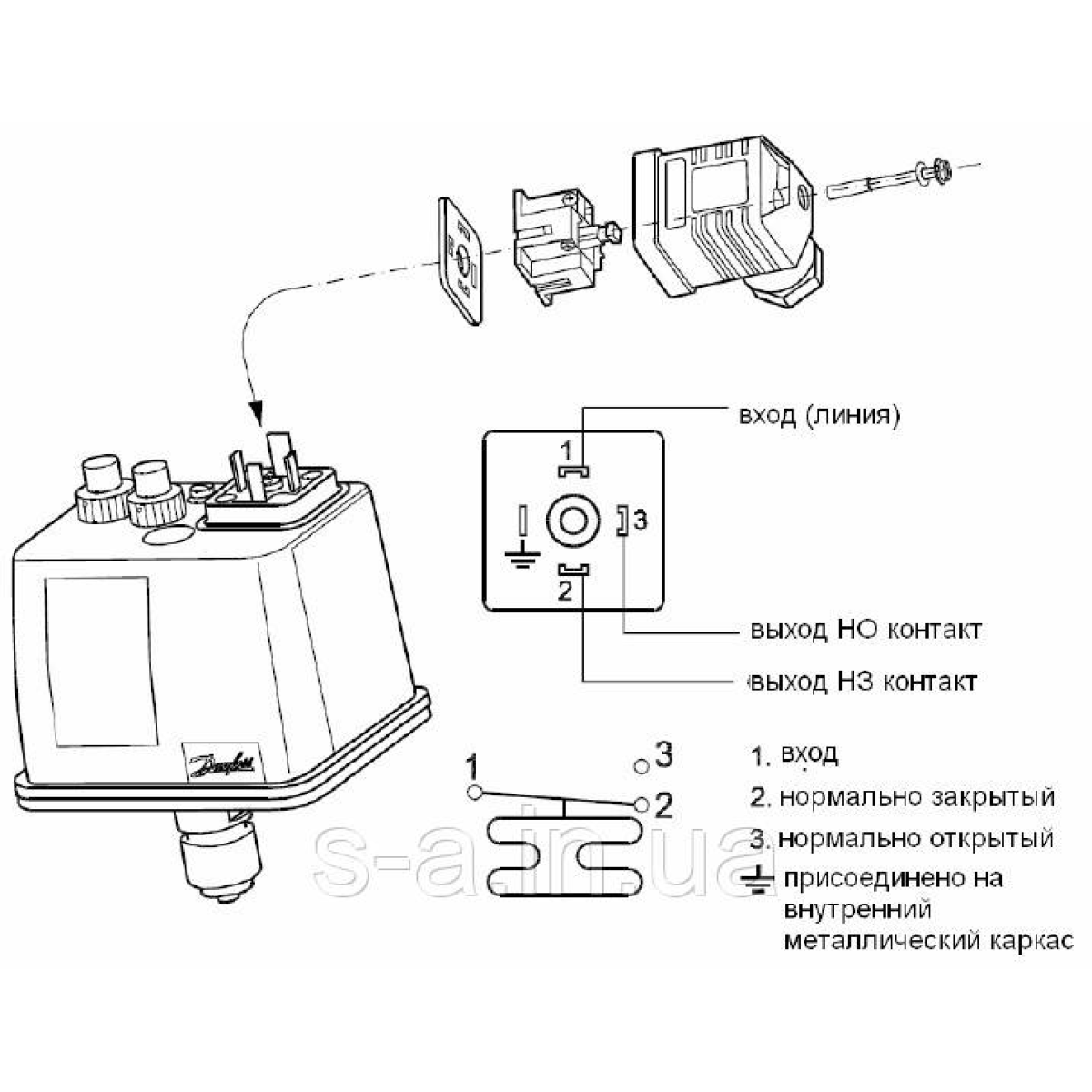

• Зручне електричне з“єднання через стандартний штекер DIN 43650A
• Мікроперемикач дає змогу здійснювати зв“язок реле з контролером
(бажано замовляти версію зі позолоченими контактами)
• Компактні розміри та мала вага дають змогу монтувати реле безпосередньо на
імпульсної лінії
• Можливість монтажу реле на стіні за допомогою спеціального кронштейна
• Настроювання реле відбувається за допомогою стандартної плоскої викрутки
• Великі та інформативні шкали приладу забезпечують легкість і точність
налаштування
• Кнопка ручного скидання має захист від випадкового впливу

Принцип роботи
Реле (регулятори) тиску з ручним скиданням на максимум і з автоматичним скиданням Коли тиск у системі збільшиться до встановленої на шкалі значення, то контакти 1-3 замкнуться, а контакти 1-2 розімкнуться (мал. 1 позиція I),.
У разі зниження тиску від значення встановленого на шкалі налаштування мінус диференціал контакти 1-3 розмикаються й замикаються контакти 1-2 (мал. 1 позиція II). Для реле тиску з ручним скиданням після зниження тиску для повернення контактів у початкове положення (1-2 замкнуті) необхідно здійснити ручне скидання.

У разі зниження тиску до встановленого значення контакти 1-2 замикаються, а контакти 1-3 розмикаються (мал. 2 позиція I). Контакти 1-3 замкнуті, а контакти 1-2 розімнуться у разі збільшення тиску вище встановленого значення плюс
диференціал (мал. 2 позиції II). Для реле тиску з ручним скиданням у разі падіння тиску (Min. reset) для повернення
контактів у початкове положення (1-3 замкнути) необхідно здійснити ручне скидання.

Реалізація функції захисту в реле (регуляторах) тиску BCP 6, BCP 6H, BCP 7, BCP 7H
Чутливий елемент реле (регуляторів) тиску BCP 6, BCP 6H, BCP 7, BCP 7H складається з двох сильфонів: робочого (внутрішнього) і запобіжного (зовнішнього). Завдання реле (регулятора) тиску з ручним скиданням на максимум або автоматичним скиданням — подавання сигналу на залишків технологічного процесу у разі перевищення тиску середовища
значення утоми. У разі пошкодження (розриву) робочого (внутрішнього) сильфона перемикання контактів відбудеться у разі тиску середовища приблизно втричі меншим, ніж значення втоми, що зумовлено великими розмірами внутрішнього сильфона. Отже, аварійне вимкнення системи буде здійснене заздалегідь, що дає змогу усунути ймовірність пошкодження системи. У разі ушкодження запобіжного (зовнішнього) сильфона аварійне перемикання
відбудеться за тиску приблизно на 3 бари меншим, ніж значення втоми, що дає змогу захистити систему від  неприпустимих тисків. Усі інші типи реле (регуляторів) тиску BCP, призначені для роботи з меншими тисками, забезпечують не менш ніж 2 мільйони механічних циклів нагрядження/розвантажування.

Характеристики
