Опис

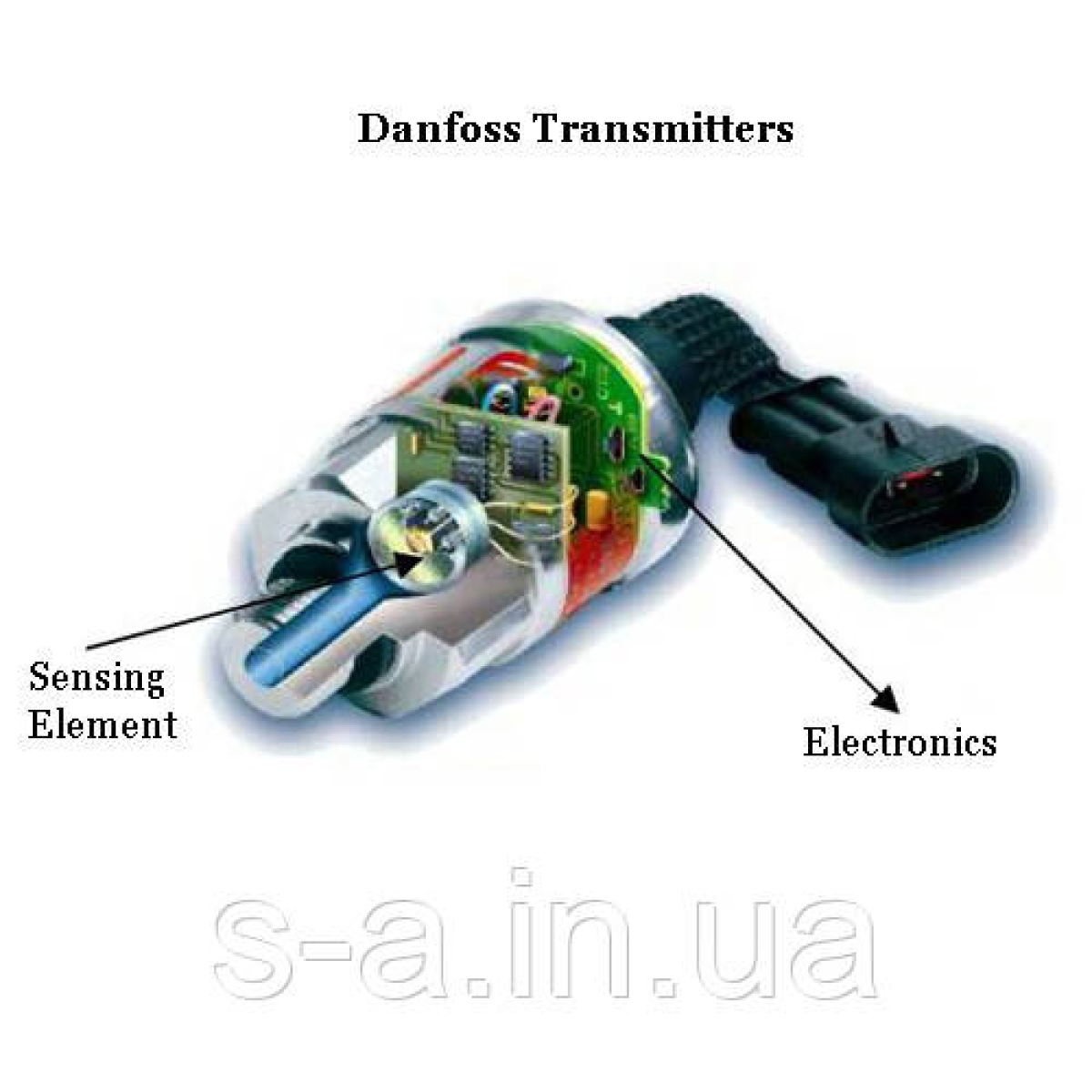

Перетворювачі тиску призначені для точних вимірювань у системах промислової та мобільної гідравліки. Вбудований демпфер дає змогу використовувати перетворювач у системах, де можливе виникнення гідроударів або пульсацій тиску. Конструкція корпусу перетворювача забезпечує високу міцність і стійкість до вібрації. Точність забезпечується лазерним калібруванням, вбудованою температурною компенсацією й перешкодозахищеністю відповідно до норм електромагнітної сумісності EU EMC. MBS 1250 може працювати зі середовищами з температурою до 1250 °C.

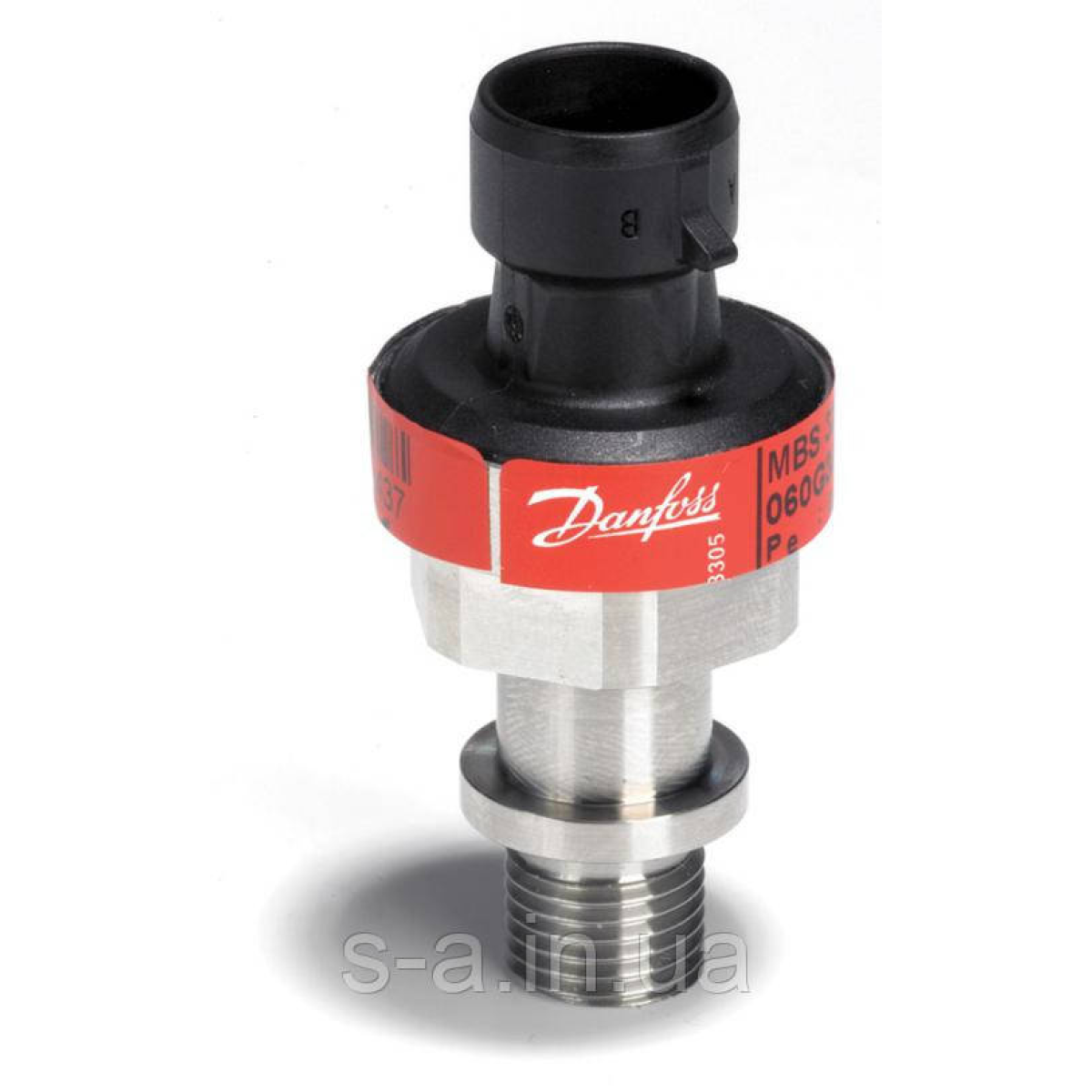

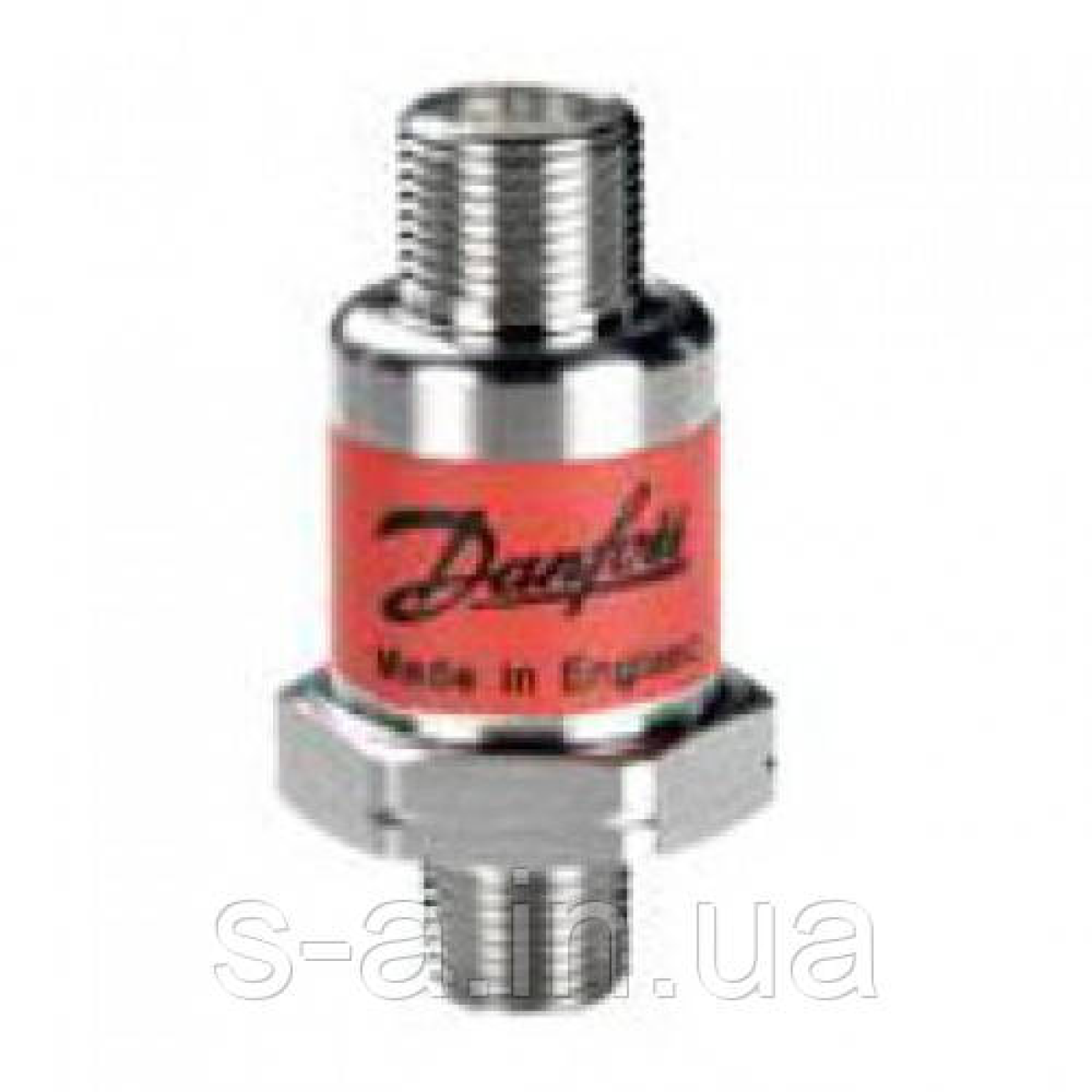

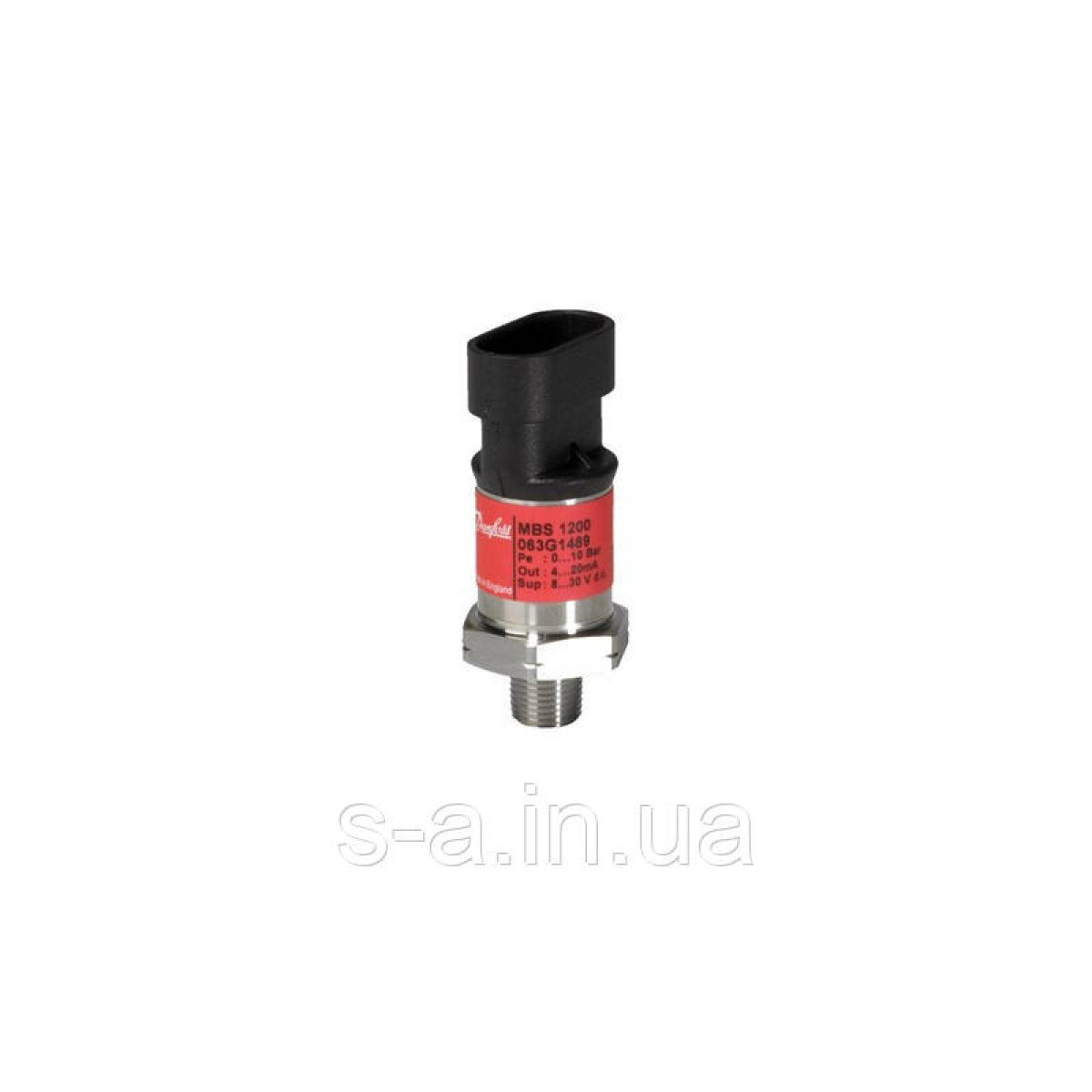

Датчики тиску MBS1200/MBS1250 розроблені спеціально для ОЕМ (виробники оригінального обладнання). Виготовлені за унікальною тонкопленою технологією, призначені для використання в промисловості та мобільній гідравліці.

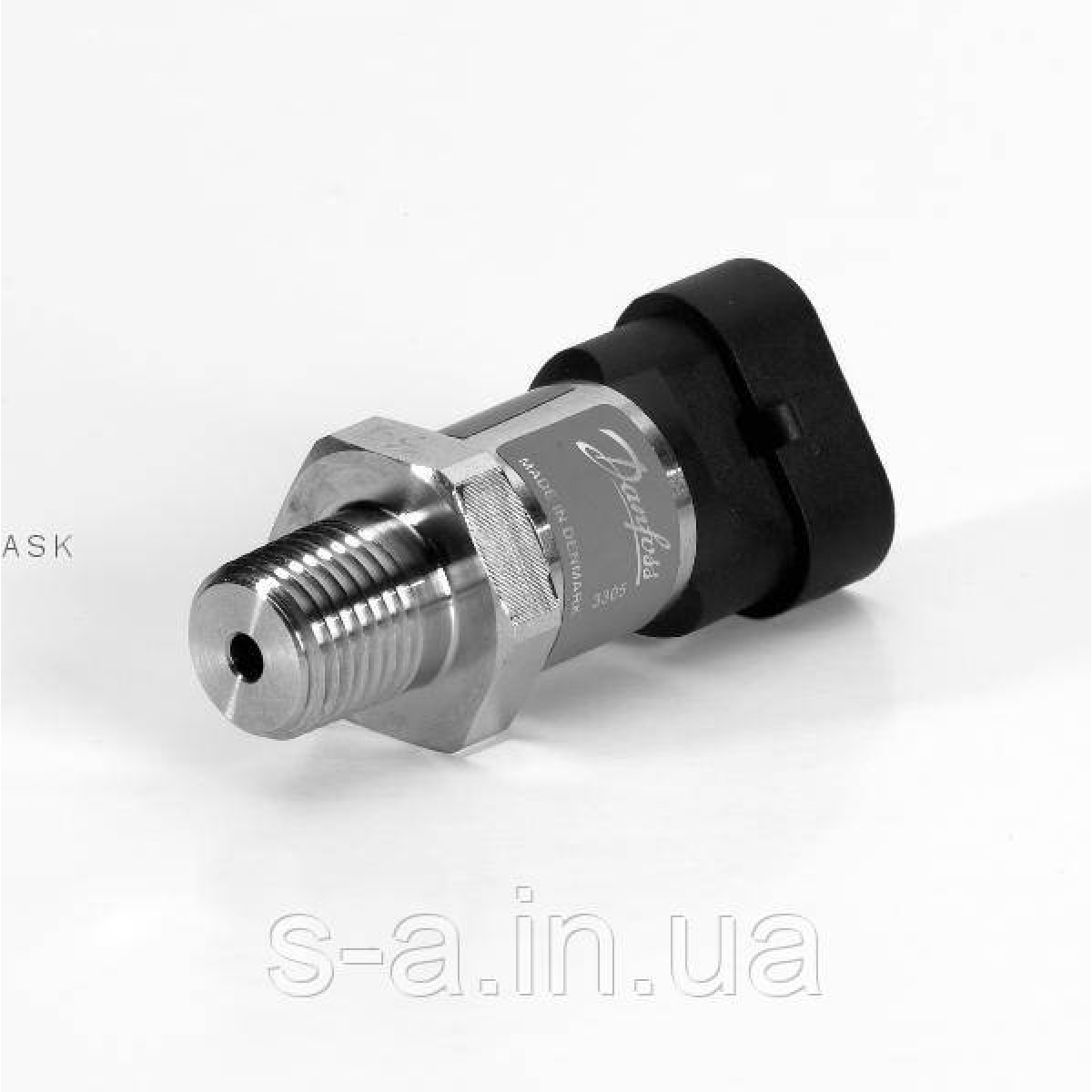

Перетворювач тиску MBS 1250
• Призначений для використання в промисловості
• Корпус датчика виготовлений із кислотостійкої неіржавкої сталі (AISI 316L).
• Захищений відповідно до норм EU EMC.
• Пройшов лазерне калібрування, має температурну компенсацію.
• Вихідний сигнал 4-20 мА, 0-5 В, 1-5 В, 1-6 В, 0-10 В Діапазон вимірювання: 0-1...0- 600 барів (абсолютний або порівняно високий тиск).
• Зони застосування
- Насоси
- Компресори
- Пневматика
- Системи водопостачання
Перекладна таблиця одиниць вимірювання тиску
|
Бари
|
|
1бар = 0.1МПа
1бар = 100 кПа
1бар = 1000 мбар
1бар = 1.019716 кгс/см2
1бар = 750 мм.рт.ст.(торр)
1бар = 10197.16 кгс/м2 (атм.тех.)
1бар = 10197.16 мм вод. ст.
1бар = 0.986 атм. физ.
1бар = 10 Н/см2
1бар = 1000000 дин /см2=106дин/см2
1бар = 14.50377 psi (фунт на квадратний дюйм)
|
1 мбар = 0.1 кПа
1 мбар = 0.75 мм. рт. ст. (торр)
1 мбар = 10.19716 кгс/м2
1 мбар = 10.19716 мм вод. ст.
1 мбар = 0.401463 in.H2O (дюйм водяного стовпа)
|
|
МПа
|
кПа
|
|
1МПа = 1000000 Па
1МПа = 1000 кПа
1МПа = 10.19716 кгс/см2 (атм.тех.)
1МПа = 10 бар
1МПа = 7500 мм. рт. ст. (торр)
1МПа = 101971.6 мм вод. ст.
1МПа = 101971.6 кгс /м2
1МПа = 9.87 атм. физ.
1МПа = 106 Н/м2
1МПа = 107дин/см2
1МПа = 145.0377 psi
1МПа = 4014.63 in.H2О
|
1кПа = 1000 Па
1кПа = 0.001МПа
1кПа = 0.01019716 кгс/см2
1кПа = 0.01 бар
1 кПа = 7.5 мм. рт. ст. (тор)
1кПа = 101.9716 кгс/м2
1кПа = 0.00987 атм. физ.
1кПа = 1000 Н/м2
1кПа =10000 дин/см2
1кПа = 10 мбар
1 кПа =101.9716 мм. вод. ст.
1кПа = 4.01463 in.H2O
1кПа = 0.1450377 psi
1кПа = 0.1Н/см2
|
|
КГС/СМ2 (АТМ.ТЕХ.)
|
ММ.РТ.СТ. (ТОРР)
|
|
1кгс/см2 = 0.0980665 МПа
1кгс/см2 = 98.0665 кПа
1кгс/см2 = 0.980665 бар
1 кгс/см2 = 736 мм.рт.ст. (торр)
1 кгс/см2 = 10000 мм.вод.ст.
1кгс/см2 = 0.968 атм. физ.
1кгс/см2 = 14.22334 psi
1кгс/см2 = 9.80665 Н/см2
1кгс/см2 = 10000 кгс/м2
|
1мм.рт.ст. = 133.3 ·10-6 МПа
1мм.рт.ст. = 0.1333 кПа
1мм.рт.ст. = 133.3 Па
1мм.рт.ст. = 13.6 ·10-4 кгс/см2
1мм.рт.ст. = 13.33 ·10-4 бар
1 мм.рт.ст. = 1.333 мбар
1 мм.рт.ст. = 13.6 мм.вод.ст.
1мм.рт.ст. = 13.16 ·10-4 атм. физ.
1мм.рт.ст. = 13.6 кгс/м2
1 мм.рт.ст. = 0.019325 psi
1 мм.рт.ст. = 75.051 Н/см2
|
|
ММ.ВОД.СТ.(КГС/М2)
|
|
1 мм.вод.ст. = 9.80665 · 10 -6 МПа
1 ммвод.ст. = 9.80665 · 10 -3 кПа
1 ммвод.ст. = 0.980665 · 10-4 бара
1 ммвод.ст. = 0.0980665 мбар
1 мм.вод.ст. = 0.968 · 10-4 атм.фіз.
1 ммвод.ст. = 0.0736 мм.рт.ст.(торр)
1 ммвод.ст. = 0.0001кгс/см2
1 мм.вод.ст. = 9.80665 Па
1 мм.вод.ст. = 9.80665 ·10-4 Н/см2
1 мм.вод.ст. = 703.7516 psi
|
Характеристики
| Ступінь захисту IP |
67 |
| Максимальна температура робочого середовища |
85 |
| Матеріал корпусу |
Металл |
| Мінімальна температура робочого середовища |
-40 |
| Дистанційне управління |
Ні |
