Опис

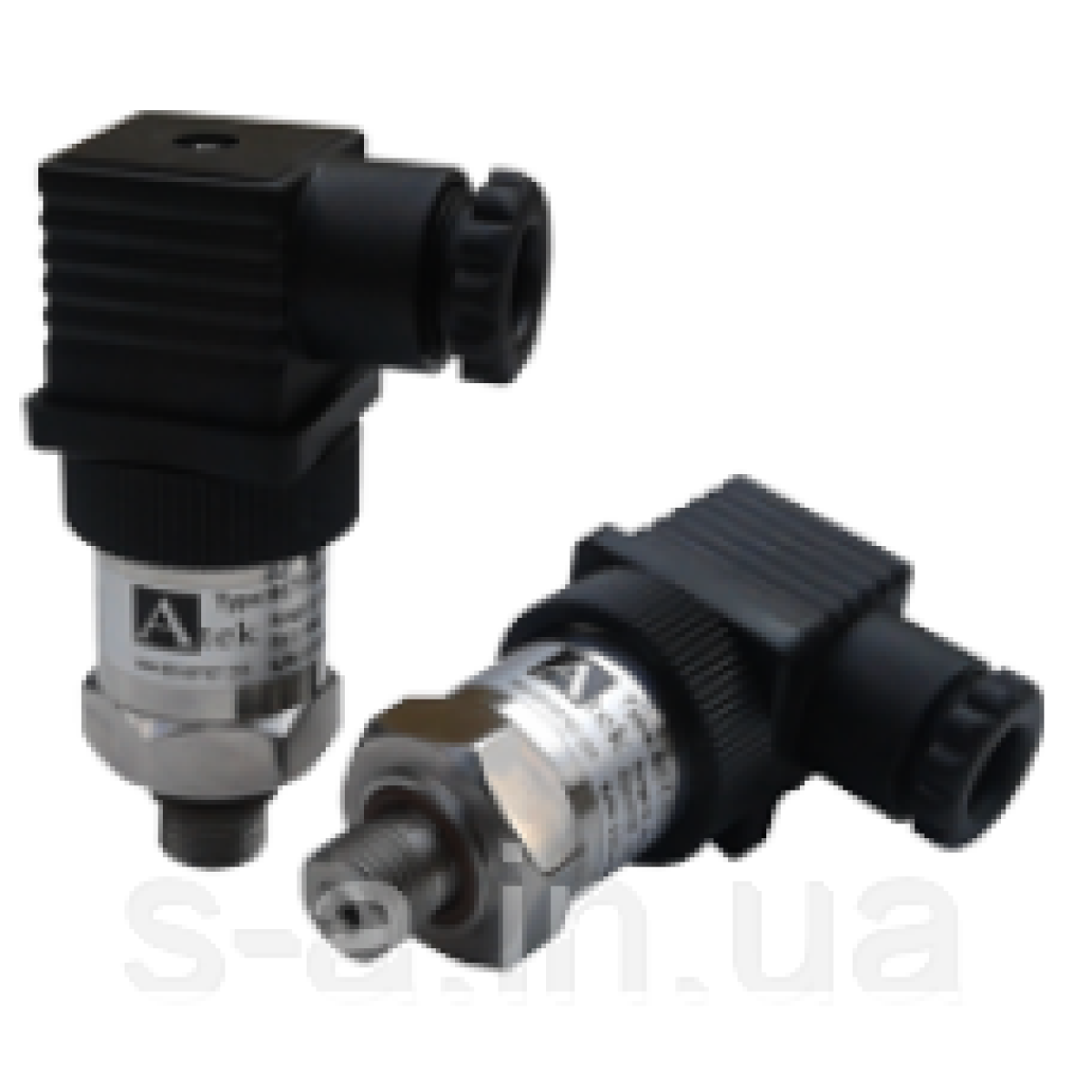

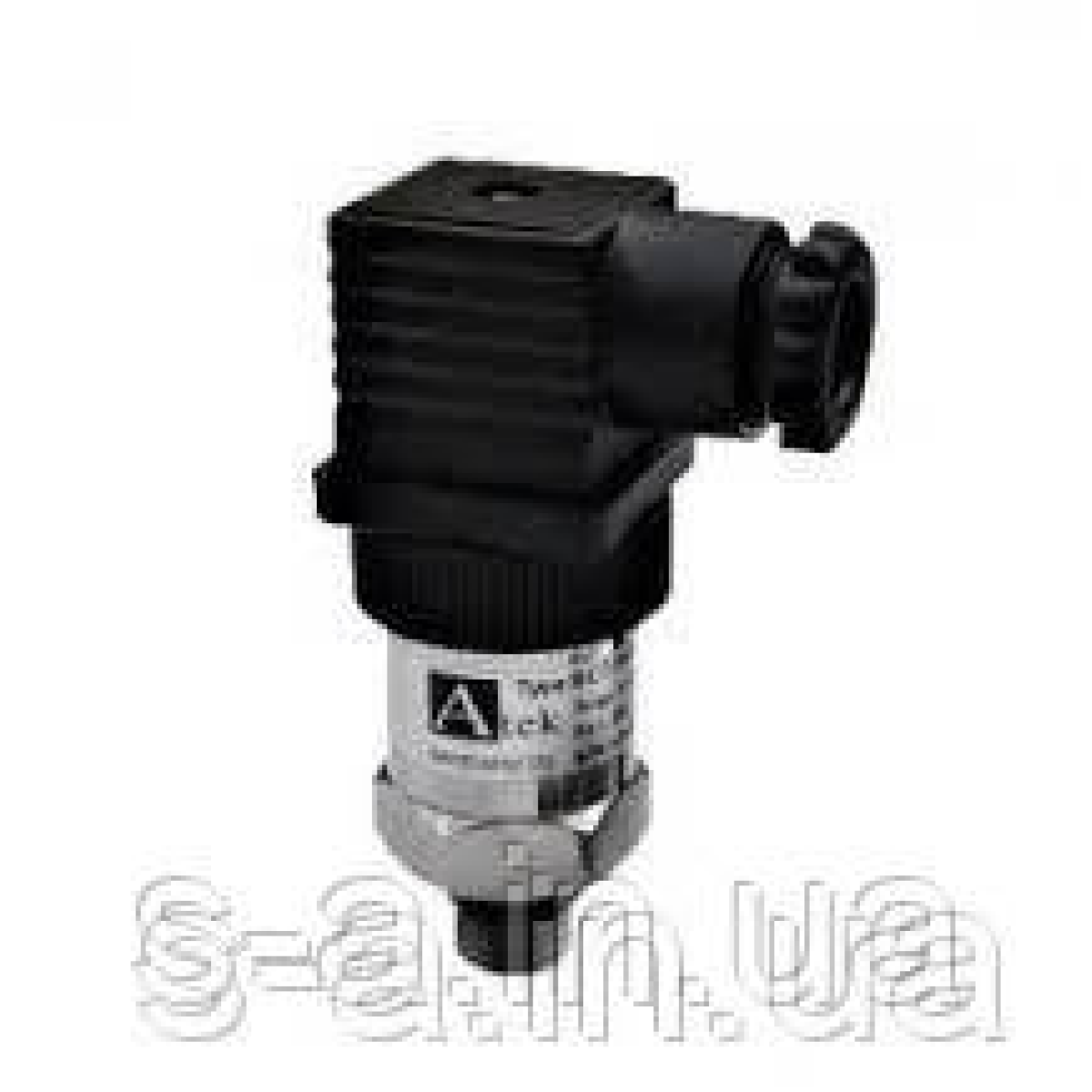

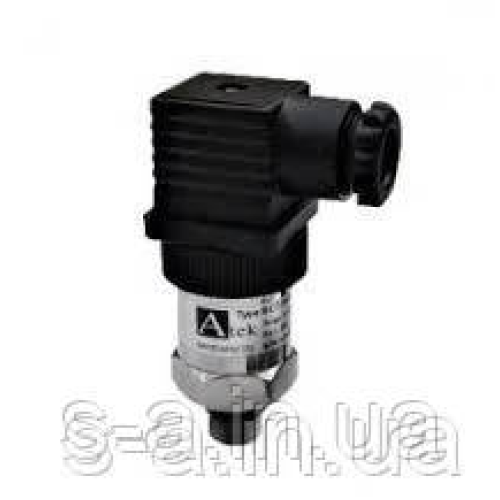

Перетворювачі тиску пристрої можуть використовуватися практично в будь-яких галузях промисловості, де потрібно вимірювати тиск до 600 бар.
Чутливий елемент виконаний за пъезорезистивной технології на основі кристала монокристалічного кремнію і захищений силіконовим гелем і мембраною з кислотостійкої нержавіючої сталі. Всі чутливі елементи термокомпенсированы і відкалібровані за допомогою лазера. Ця технологія дозволяє отримати наступні переваги в порівнянні зі стандартним сенсором типу кремній на сапфірі (КНС):
- мінімальні гістерезисні явища під дією температури і тиску;
- стабільність градуювальної характеристики;
- мінімальний вплив температури на точність;
- стійкість до гідроудару та пульсацій тиску;
- здатність до 6 кратним статичних перевантажень.
Перетворювачі тиску поставляються з популярним струмовим вихідним сигналом 4 – 20 мА, зручним для електромонтажних робіт штекером DIN 43650 і штуцерами поширених типорозмірів G 1/4A і G 1/2A. Все це робить новий продукт легко застосовним у більшості завдань вимірювання тиску.
Серед інших переваг нових перетворювачів тиску можна виділити:
- міцний суцільнометалевий корпус;
- нейтралізує гідроудари вбудований демпфер пульсацій
- чудові показники електромагнітної сумісності;
- висока вібростійкість
Використовуючи більш ніж 30 річний досвід у розробці засобів вимірювання для суднобудування та мобільного гідравліки і інших галузей промисловості, пропонуємо на ринку унікальний продукт за співвідношенням високих споживчих якостей і доступної ціни.
Перевідна таблиця одиниць вимірювання тиску
|
Бар
|
|
1бар = 0.1 МПа
1бар = 100 кПа
1бар = 1000 мбар
1бар = 1.019716 кгс/см2
1бар = 750 мм. рт.ст.(торр)
1бар = 10197.16 кгс/м2 (атм.тих.)
1бар = 10197.16 мм. вод. ст.
1бар = 0.986 атм. фіз.
1бар = 10 Н/см2
1бар = 1000000 дін /см2=106дин/см2
1бар = 14.50377 psi (фунт на квадратний дюйм)
|
1 мбар = 0.1 кПа
1 мбар = 0.75 мм. рт. ст.(торр)
1 мбар = 10.19716 кгс/ м2
1 мбар = 10.19716 мм. вод. ст.
1 мбар = 0.401463 in.H2O (дюйм водяного стовпа)
|
|
МПа
|
кПа
|
|
1МПа = 1000000 Па
1МПа = 1000 кПа
1МПа = 10.19716 кгс/см2 (атм.тих.)
1МПа = 10 бар
1МПа = 7500 мм. рт. ст.(торр)
1МПа = 101971.6 мм. вод. ст.
1МПа = 101971.6 кгс /м2
1МПа = 9.87 атм. фіз.
1МПа = 106 Н/м2
1МПа = 107дин/см2
1МПа = 145.0377 psi
1МПа = 4014.63 in.Н2О
|
1кПа = 1000 Па
1кПа = 0.001 МПа
1кПа = 0.01019716 кгс/см2
1кПа = 0.01 бар
1кПа = 7.5 мм. рт. ст.(торр)
1кПа = 101.9716 кгс/м2
1кПа = 0.00987 атм. фіз.
1кПа = 1000 Н/м2
1кПа =10000 дін/см2
1кПа = 10 мбар
1кПа =101.9716 мм. вод. ст.
1кПа = 4.01463 in.H2O
1кПа = 0.1450377 psi
1кПа = 0.1 Н/см2
|
|
КГС/СМ2 (АТМ.ТИХ.)
|
ММ.РТ.СТ. (ТОРР)
|
|
1кгс/см2 = 0.0980665 МПа
1кгс/см2 = 98.0665 кПа
1кгс/см2 = 0.980665 бар
1кгс/см2 = 736 мм. рт.ст. (торр)
1кгс/см2 = 10000 мм. вод.ст.
1кгс/см2 = 0.968 атм. фіз.
1кгс/см2 = 14.22334 psi
1кгс/см2 = 9.80665 Н/см2
1кгс/см2 = 10000 кгс/м2
|
1мм. рт.ст. = 133.3 ·10-6 МПа
1мм. рт.ст. = 0.1333 кПа
1мм. рт.ст. = 133.3 Па
1мм. рт.ст. = 13.6 ·10-4 кгс/см2
1мм. рт.ст. = 13.33 ·10-4 бар
1мм. рт.ст. = 1.333 мбар
1мм. рт.ст. = 13.6 мм вод.ст.
1мм. рт.ст. = 13.16 ·10-4 атм. фіз.
1мм. рт.ст. = 13.6 кгс/м2
1мм. рт.ст. = 0.019325 psi
1мм. рт.ст. = 75.051 Н/см2
|
|
ММ.ВОД.СТ.(КГС/М2)
|
|
1мм. вод.ст. = 9.80665 · 10 -6 МПа
1мм. вод.ст. = 9.80665 · 10 -3 кПа
1мм. вод.ст. = 0.980665 · 10-4 бар
1мм. вод.ст. = 0.0980665 мбар
1мм. вод.ст. = 0.968 · 10-4 атм.фіз.
1мм. вод.ст. = 0.0736 мм. рт.ст.(торр)
1мм. вод.ст. = 0.0001 кгс/см2
1мм. вод.ст. = 9.80665 Па
1мм. вод.ст. = 9.80665 ·10-4 Н/см2
1мм. вод.ст. = 703.7516 psi
|
Характеристики
| Ступінь захисту IP |
65 |
| Максимальна температура робочого середовища |
300 |
| Матеріал корпусу |
Металл |
| Приєднання |
G¼“ внешнее, М20*1,5 (G1/2) |
| Тип виходу |
Транзистор |
| Контрольована середа |
Масло, Жидкость, Воздух |
