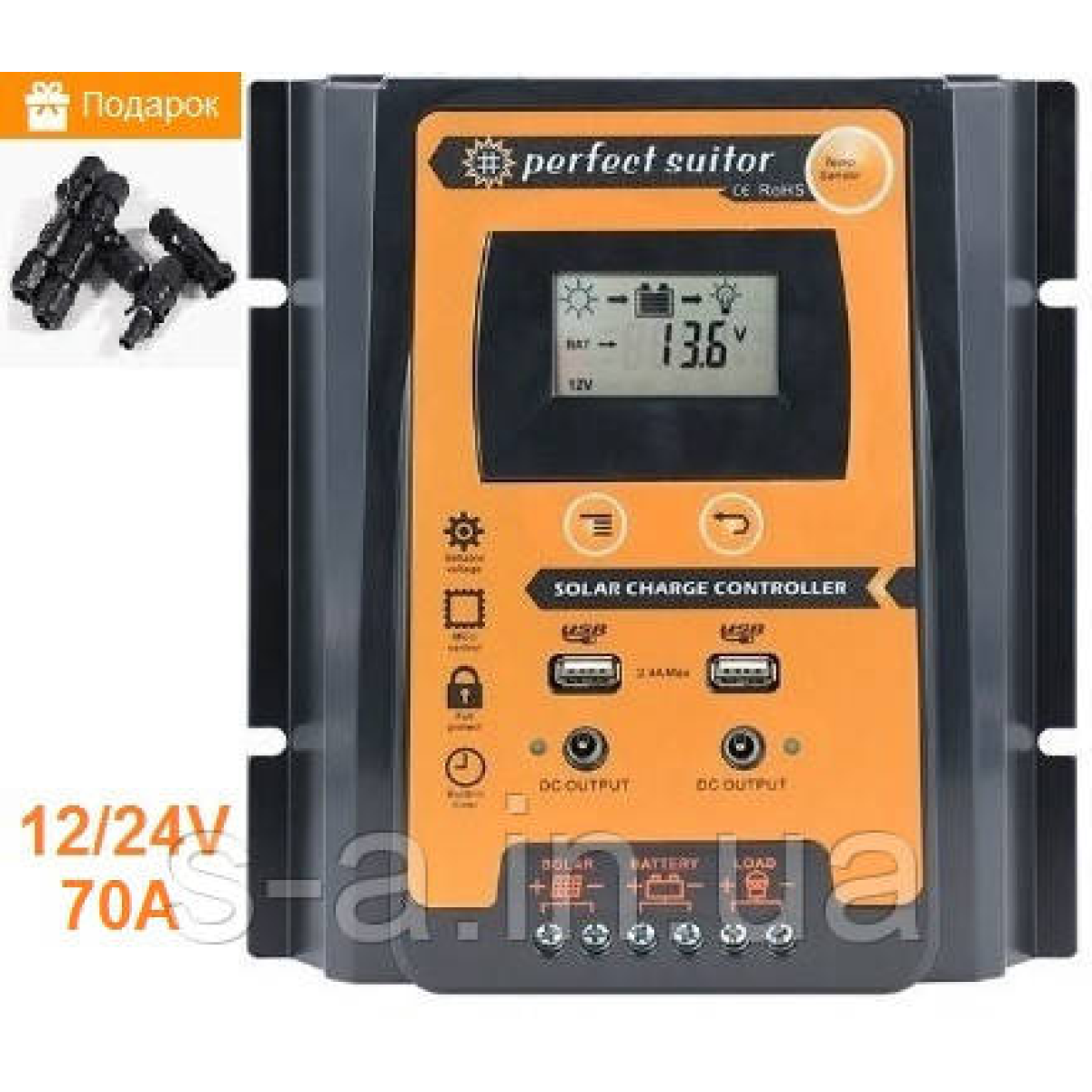

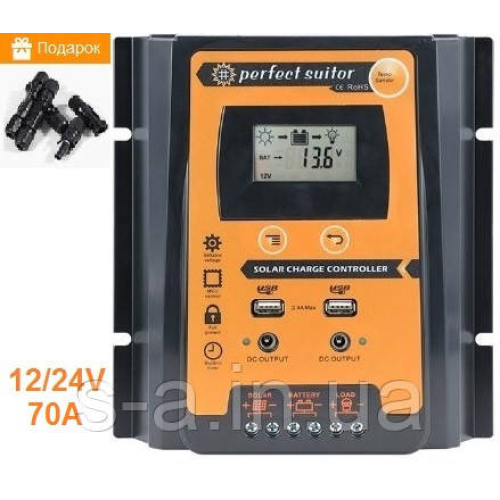

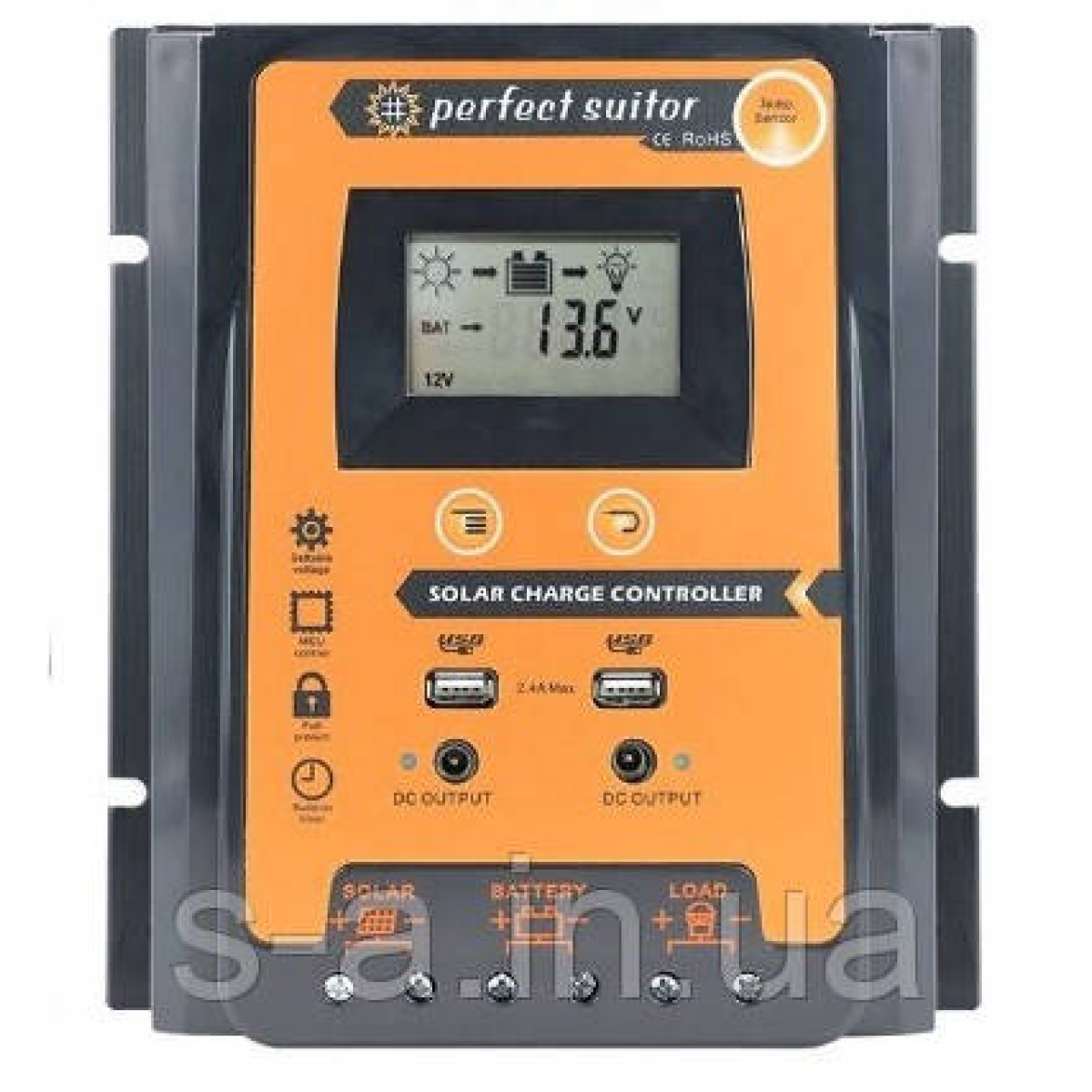

PVSC70A 70А 12/24В Контролер заряду сонячних батарей (модулів) з Дисплеєм + 2USB Контролер заряду

Опис

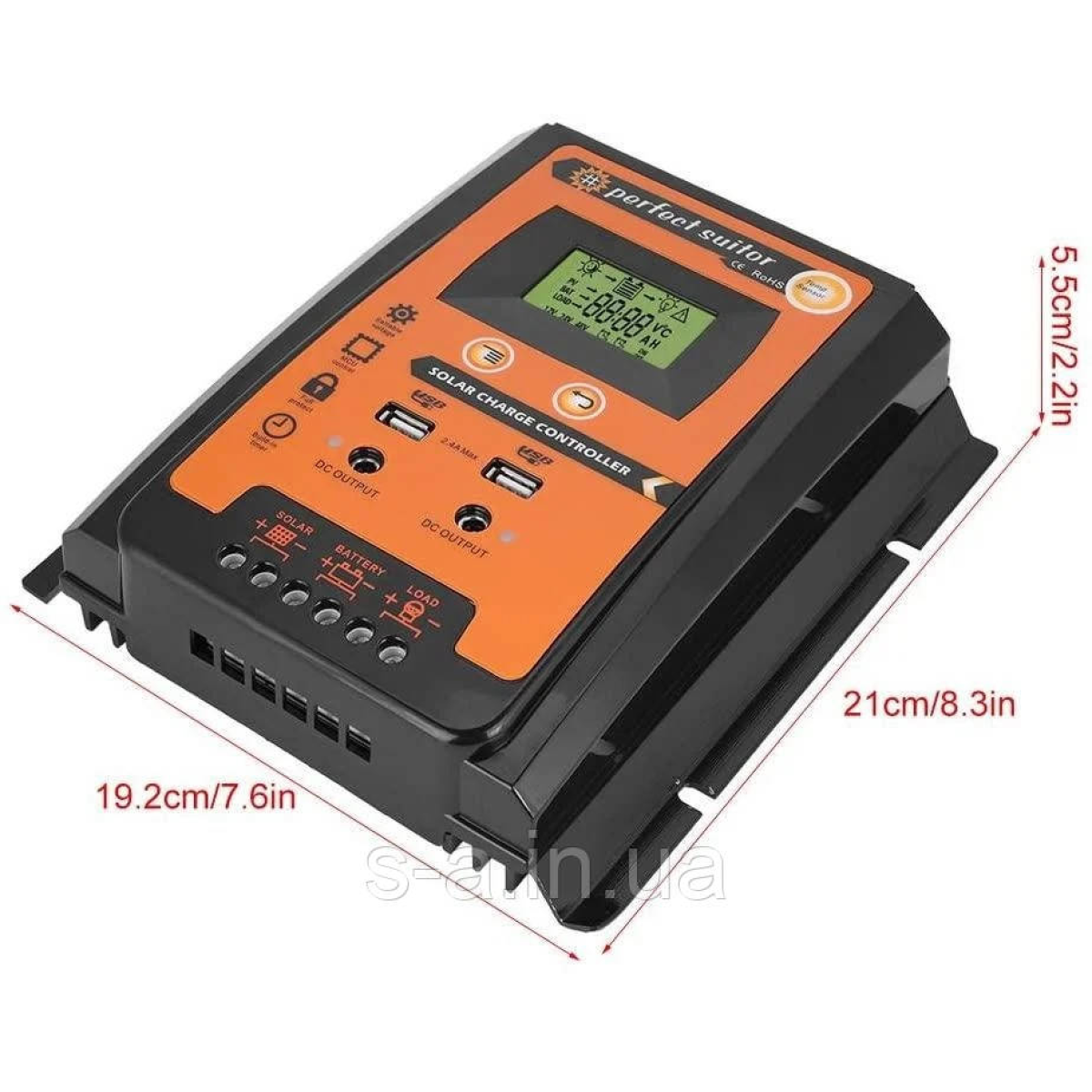

• Габаритні розміри
  • Довжина-229,4 мм
  • Ширина -- 201 мм

    Товщина -- 54,7 мм
• Основні
  • Мінімальна робоча температура -20.0
  • Максимальна робоча температура 55
• Додаткові характеристики
  • Тип контролера -- ШИМ
  • Електронна захист-Захист від перенапруги, Захист від перегріву, Захист від короткого замикання
  • Напруга живлення 12 В
  • Вага 1.16
  • Ступінь захисту IP 32

Вибір типу контролера для сонячної панелі

Вибрати сонячний контролер

Контролер Сонячної панелі- одна з найважливіших частин сонячної електростанції, від нього залежить термін служби акумуляторних батарей, кількість корисної енергії, яку ми візьмемо з сонячного модуля, і, як наслідок, ККД всієї системи.Основна функція контролера сонячної панелі - це правильна зарядка акумуляторних батарей.Сьогодні на ринку повно дешевих китайських контролерів, якість яких далеко від досконалості, тому до вибору контролера сонячної панелі потрібно поставитися дуже серйозно. Давайте розглянемо основні види контролерів

• МРРТ контролери - останнє покоління контролерів заряду з найкращою технологією відбору енергії від фотомодуля. МРРТ розшифровується як (Maximum power point tracker) - спостереження за точкою максимальної потужності. МРРТ контролер постійно стежить за струмом і напругою, яким заряджається акб, переножает їх значення і вибирає пару "струм-напруга", при якому потужність сонячної панелі буде максимальною. Таким чином, застосовуючи МРРТ-контролери, ми отримуємо від сонячної батареї на 15-30% більше енергії, ніж від використання простого контролера. Точку максимальної потужності контролер обчислює так: Він послідовно знижує напругу від холостого ходу сонячного модуля до напруги на акб і обчислює пару "ток*напруга". найбільша пара "ток*напруга" - це і буде точка максимальної потужності.
• ШІМ контролери - розшифровується як широтно-імпульсна модуляція. Цей тип контролерів заряджає акб в кілька етапів
  1. Зарядка максимальним струмом для даної акб (струм часто виставляється в меню контролера і не повинен перевищувати 1/10 від ємності акб)
  2. ШІМ заряд: Коли напруга на акумуляторі досягає певного рівня контролер починає підтримувати постійну напругу за рахунок ШІМ-струму заряду. За рахунок цього запобігає нагрів і газоутворення в акумуляторі. Далі, у міру зарядки акб, струм поступово зменшується
  3. Підтримує заряд - коли аб повністю заряджена, контролер зменшує зарядний напруга і підтримує акб в зарядженому стані
• ON/OF - найпростіший тип контролера, він просто відключає сонячну панель від акумулятора, коли напруга досягла верхнього порогу (в цей момент акб заряджена всього на 75%) і підключає сонячну батарею до акб, коли напруга досягла нижнього порогу

ШІМ
Даний тип контролерів заряду краще оспользовать в тих регіонах, де є висока сонячна активність. Як правило це відносно не дорогий пристрій, який має простий алгоритм управління. Таке обладнання не доцільно встановлювати в місцях з низькому сонечной активністю. Це не раціонально і економічно не вигідно.



МРРТ
Даний тип контролерів є більш ефективним у порівнянні з ШІМ, оскільки має можливість суттєво збільшити аккумулируемую енергію (до 30%). В основі роботи цього типу контролера лежить відстеження точки максимальної потужності сонячної батареї. За рахунок чого цей пристрій коштує дорожче порівняно з іншим видом контролерів.



Вхідна напруга
Эти даные указаны в технических характеристиках контроллера. Показатели должны подходить к напряжению холостого хода солнечной батареи, плюс 20% к запасу. Этот запас необходим, поскольку некоторые производители могут завышать выходное напряжени, а также в случае если солнечная активность слишком высока.



Суммарная мощность
Суммарна мощность солнечной батареи не должна превышать общей мощности системы (контроллера). Напряжение системы в таких случаях берется для разряженных аккумуляторов. Также нужно помнить о запасе — приблизительно 20%, расчитанный на повышенную солнечную активность.

Характеристики

Гарантійний термін	1
Мінімальна робоча температура	-20
Максимальна робоча температура	55
Індикатор рівня заряду	Так
Тип контролера	PWM
Максимальний струм сонячної батареї	70
Максимальний струм навантаження	30
Напруга відключення живлення	11
Температурна компенсація	Так
Максимальна потужність панелі	1820
Перетин проводів, що підключаються	8
Напруга відновлення живлення	12.6
Максимальна напруга сонячних батарей	50
Напруга живлення	12 В, 24 В
Електронний захист	Защита от перегрева, Защита от короткого замыкания, Защита от неправильной полярности, Защита от обрыва в цепи
