Опис
Вибрати сонячний контролер

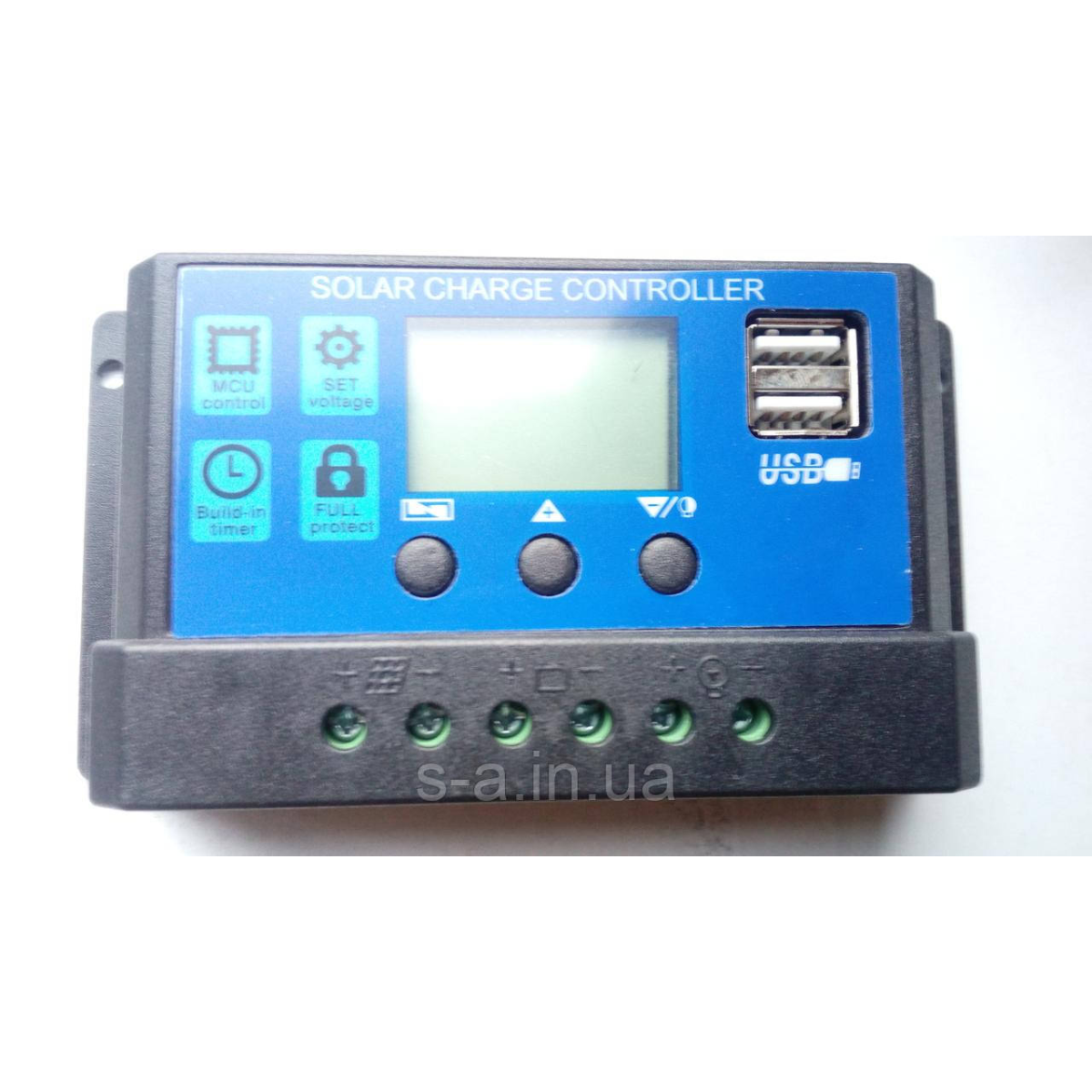

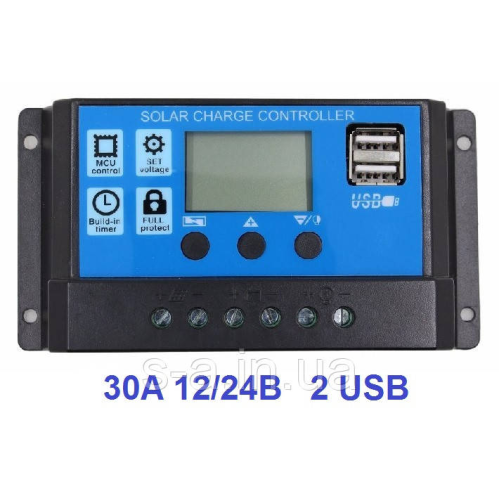

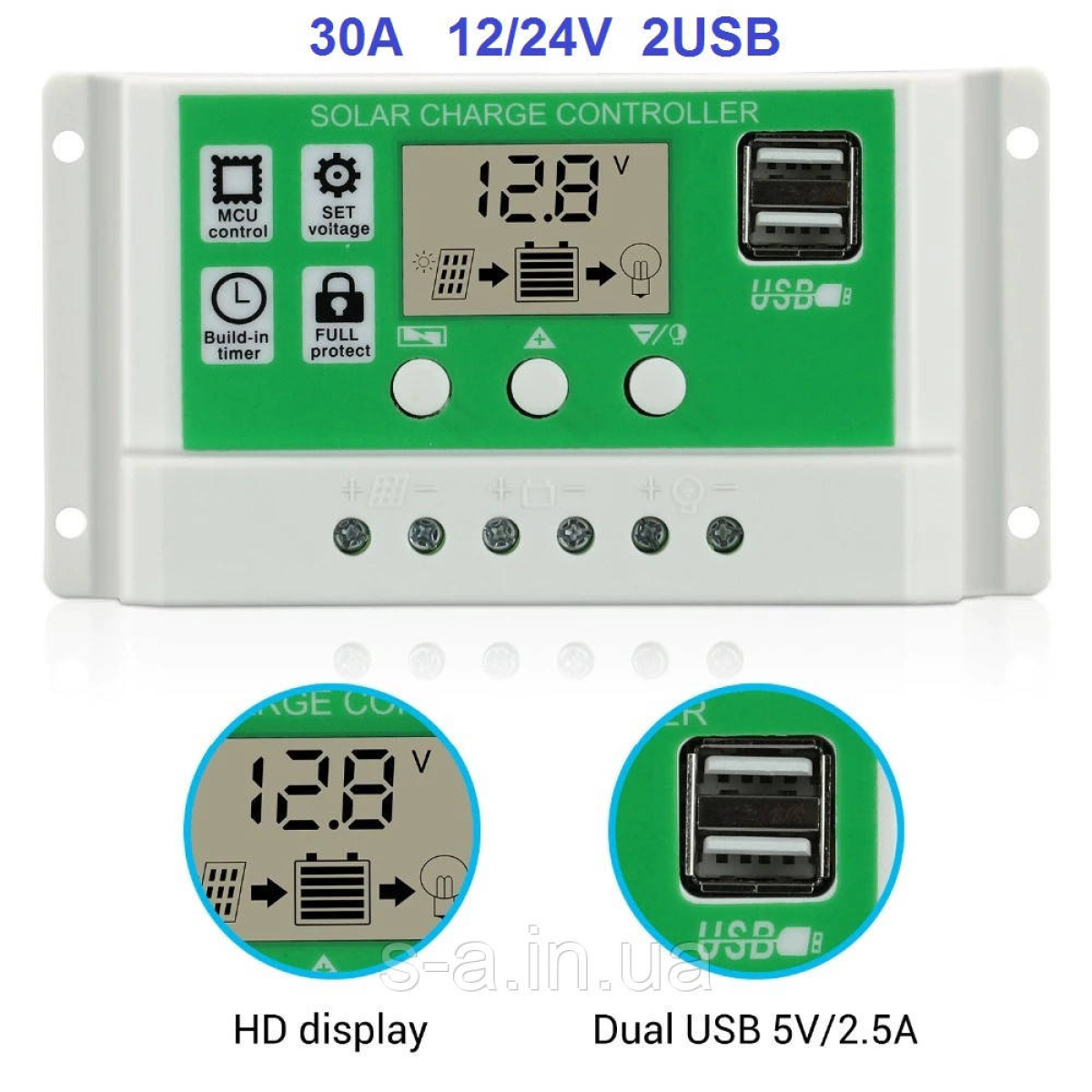

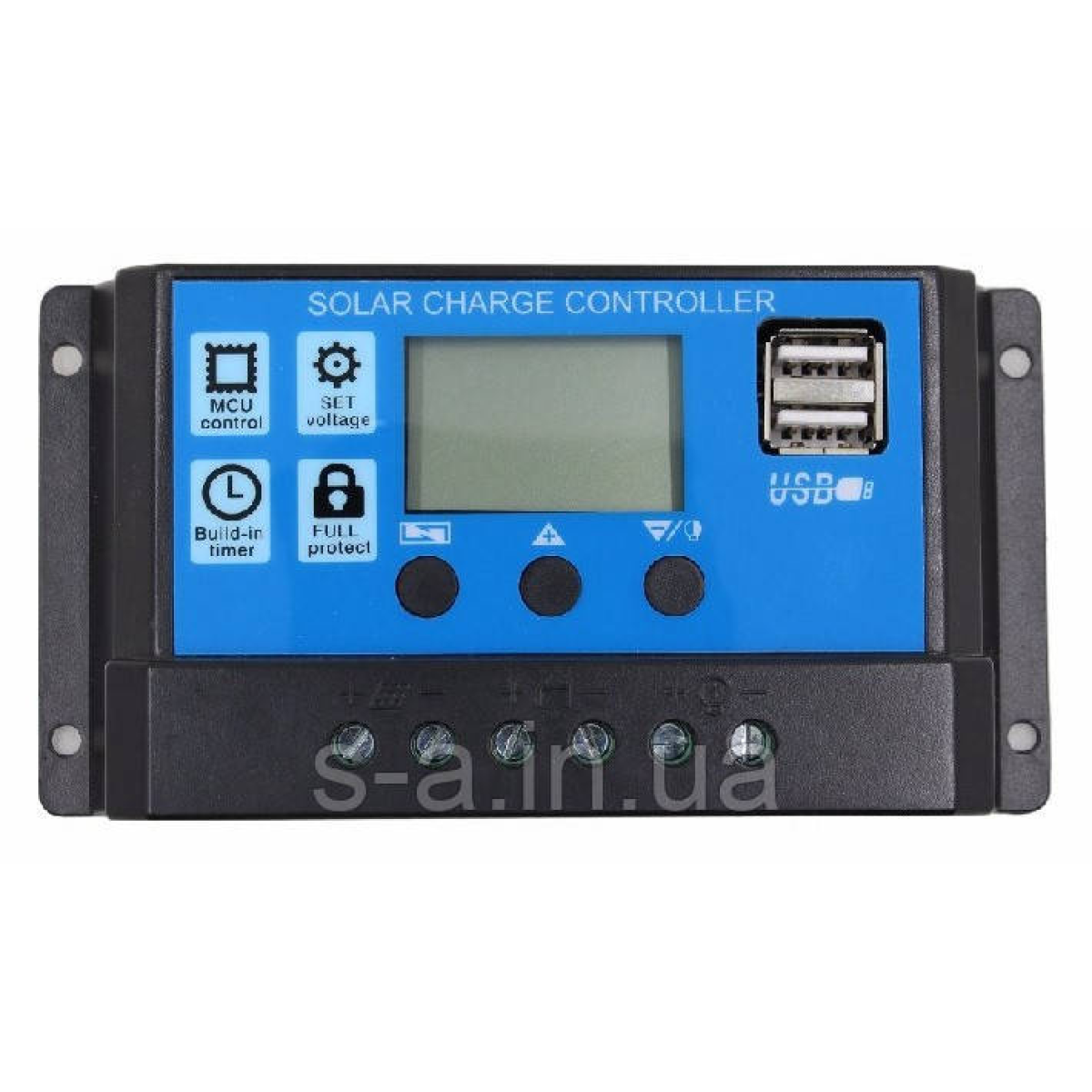

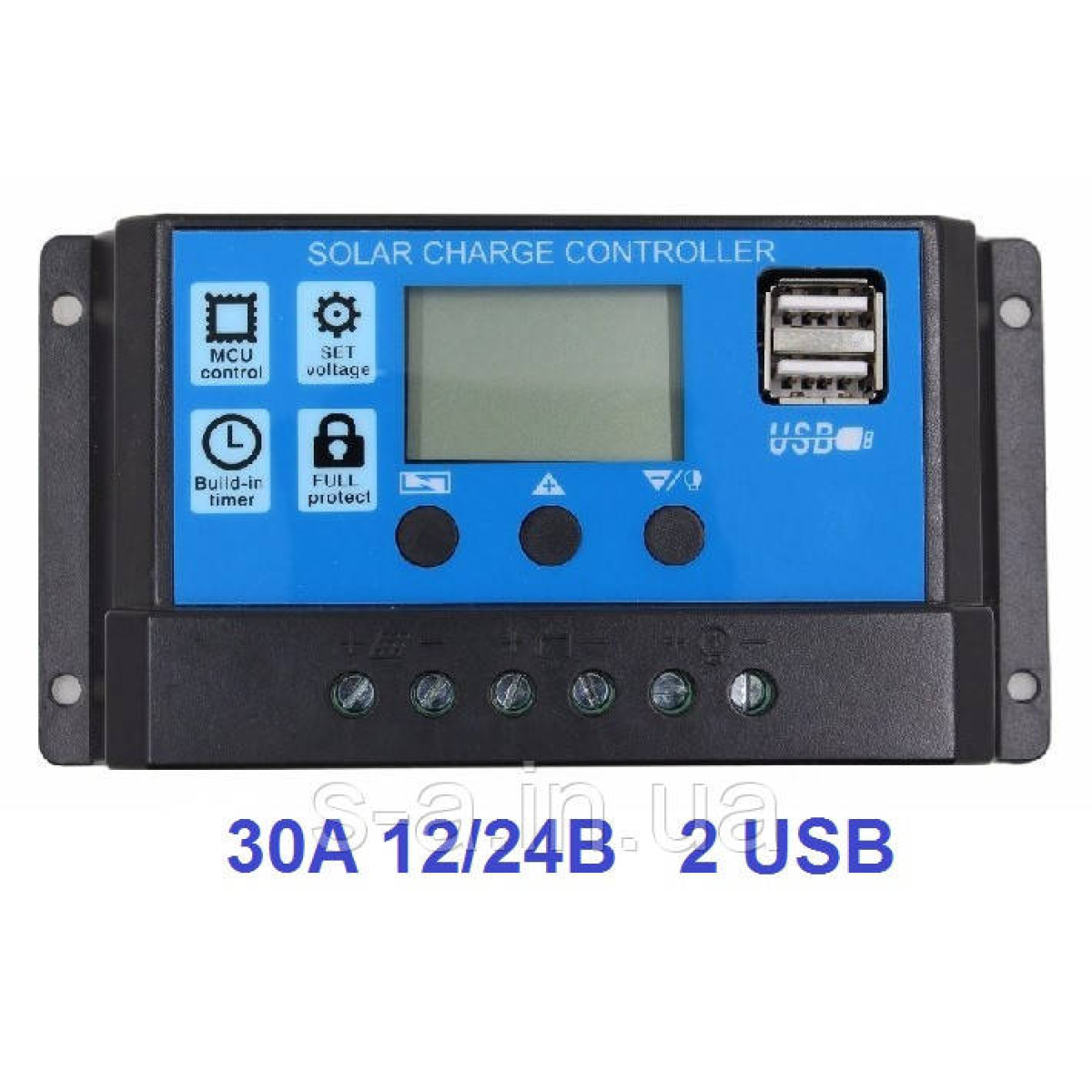

PWM(ШІМ) Контролер захищає акумулятор від перезаряду, перерозряду і втрати заряду вночі. Контролер може працювати при напрузі 12В або 24В. Струм надходить на акумулятор від сонячної батареї і струм споживаний навантаженням не повинні перевищувати 30А. Специфікація:
1. Напруга: 12В/24В
2. Струм від сонячної батареї <=30А
3. Струм споживання <=30A
4. Напруга відключення живлення: 10,8
5. Напруга відновлення живлення: 12,6 В
6. Напруга відключення сонячної батареї: 14,4 В
7. Розміри(длинаХширинаХвысота): 102х45х107мм
8. Вага: 136гр.
9. Діапазон температур: від -35до +60С
Вибір типу контролера для сонячної панелі
Вибрати сонячний контролер
Контролер Сонячної панелі- одна з найважливіших частин сонячної електростанції, від нього залежить термін служби акумуляторних батарей, кількість корисної енергії, яку ми візьмемо з сонячного модуля, і, як наслідок, ККД всієї системи.Основна функція контролера сонячної панелі - це правильна зарядка акумуляторних батарей.Сьогодні на ринку повно дешевих китайських контролерів, якість яких далеко від досконалості, тому до вибору контролера сонячної панелі потрібно поставитися дуже серйозно. Давайте розглянемо основні види контролерів
- МРРТ контролери - останнє покоління контролерів заряду з найкращою технологією відбору енергії від фотомодуля. МРРТ розшифровується як (Maximum power point tracker) - спостереження за точкою максимальної потужності. МРРТ контролер постійно стежить за струмом і напругою, яким заряджається акб, переножает їх значення і вибирає пару "струм-напруга", при якому потужність сонячної панелі буде максимальною. Таким чином, застосовуючи МРРТ-контролери, ми отримуємо від сонячної батареї на 15-30% більше енергії, ніж від використання простого контролера. Точку максимальної потужності контролер обчислює так: Він послідовно знижує напругу від холостого ходу сонячного модуля до напруги на акб і обчислює пару "ток*напруга". найбільша пара "ток*напруга" - це і буде точка максимальної потужності.
- ШІМ контролери - розшифровується як широтно-імпульсна модуляція. Цей тип контролерів заряджає акб в кілька етапів
- Зарядка максимальним струмом для даної акб (струм часто виставляється в меню контролера і не повинен перевищувати 1/10 від ємності акб)
- ШІМ заряд: Коли напруга на акумуляторі досягає певного рівня контролер починає підтримувати постійну напругу за рахунок ШІМ-струму заряду. За рахунок цього запобігає нагрів і газоутворення в акумуляторі. Далі, у міру зарядки акб, струм поступово зменшується
- Підтримує заряд - коли аб повністю заряджена, контролер зменшує зарядний напруга і підтримує акб в зарядженому стані
- ON/OF - найпростіший тип контролера, він просто відключає сонячну панель від акумулятора, коли напруга досягла верхнього порогу (в цей момент акб заряджена всього на 75%) і підключає сонячну батарею до акб, коли напруга досягла нижнього порогу
ШІМ
Даний тип контролерів заряду краще оспользовать в тих регіонах, де є висока сонячна активність. Як правило це відносно не дорогий пристрій, який має простий алгоритм управління. Таке обладнання не доцільно встановлювати в місцях з низькому сонечной активністю. Це не раціонально і економічно не вигідно.
МРРТ
Даний тип контролерів є більш ефективним у порівнянні з ШІМ, оскільки має можливість суттєво збільшити аккумулируемую енергію (до 30%). В основі роботи цього типу контролера лежить відстеження точки максимальної потужності сонячної батареї. За рахунок чого цей пристрій коштує дорожче порівняно з іншим видом контролерів.
Вхідна напруга
Ці дані вказані в технічних характеристиках контролера. Показники повинні підходити до напруги холостого ходу сонячної батареї, плюс 20% запасу. Цей запас необхідний, оскільки деякі виробники можуть завищувати вихідна напряжени, а також у разі якщо сонячна активність дуже висока.
Сумарна потужність
Суммарна потужність сонячної батареї не повинна перевищувати загальної потужності системи (контролера). Напруга системи в таких випадках береться для розряджених акумуляторів. Також потрібно пам'ятати про запас — приблизно 20%, розрахований на підвищену сонячну активність.
Характеристики
| Мінімальна робоча температура |
-35 |
| Максимальна робоча температура |
60 |
| Індикатор рівня заряду |
Так |
| Тип контролера |
PWM |
| Максимальний струм сонячної батареї |
30 |
| Максимальний струм навантаження |
10 |
| Напруга відключення живлення |
10.6 |
| Температурна компенсація |
Ні |
| Максимальна потужність панелі |
780 |
| Перетин проводів, що підключаються |
4 |
| Напруга відновлення живлення |
12.5 |
| Максимальна напруга сонячних батарей |
50 |
| Напруга живлення |
12 В, 24 В |
| Гарантийный срок |
0.5 |
