Опис
Вибрати сонячний контролер

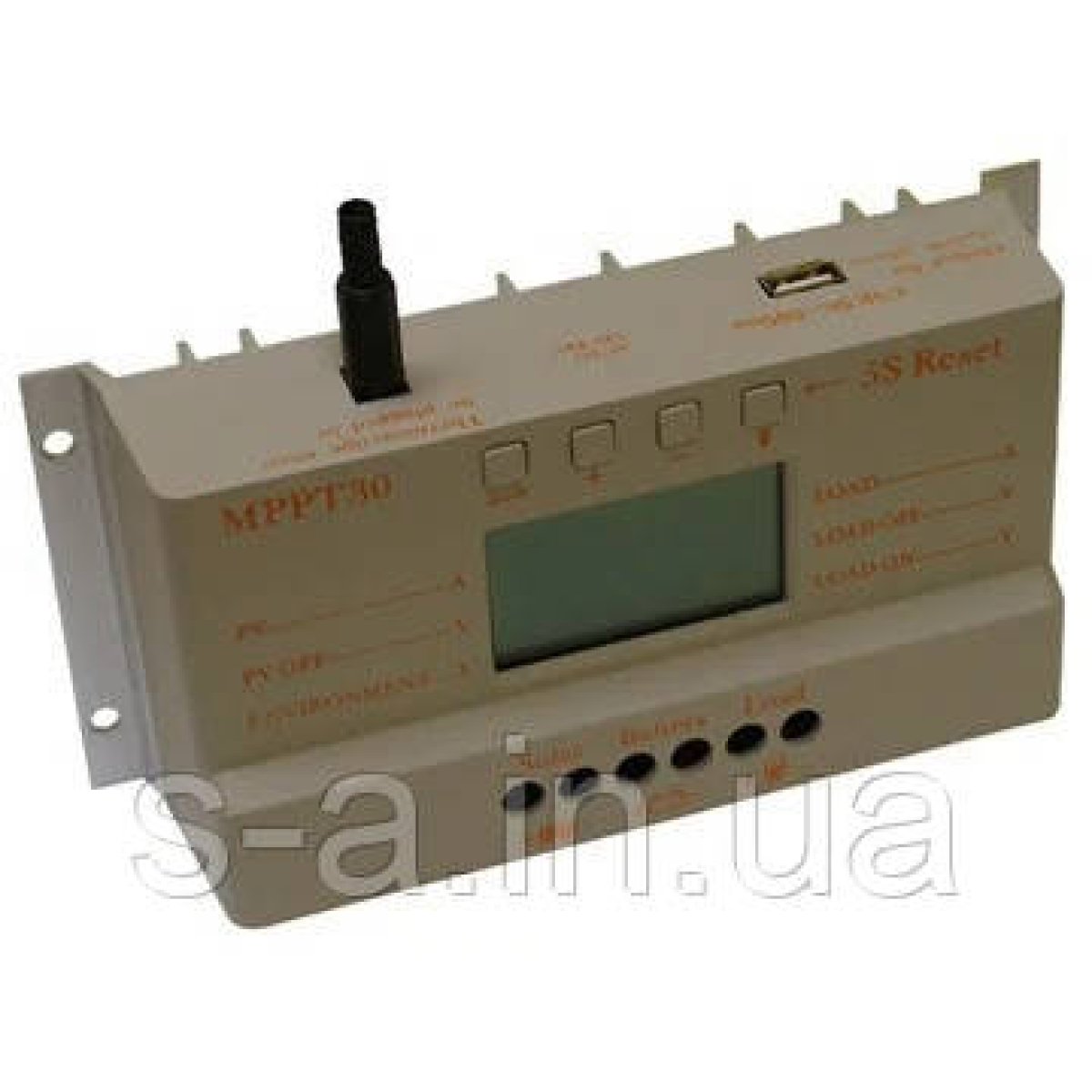

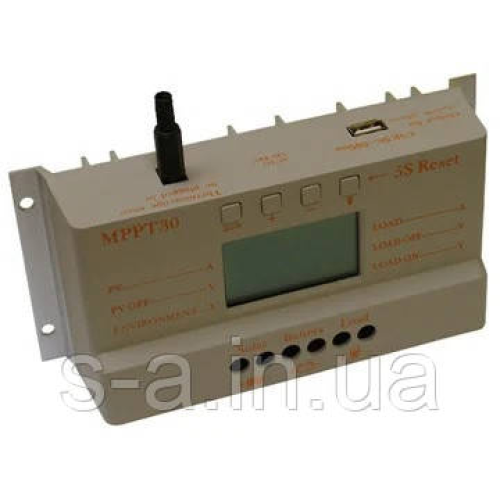

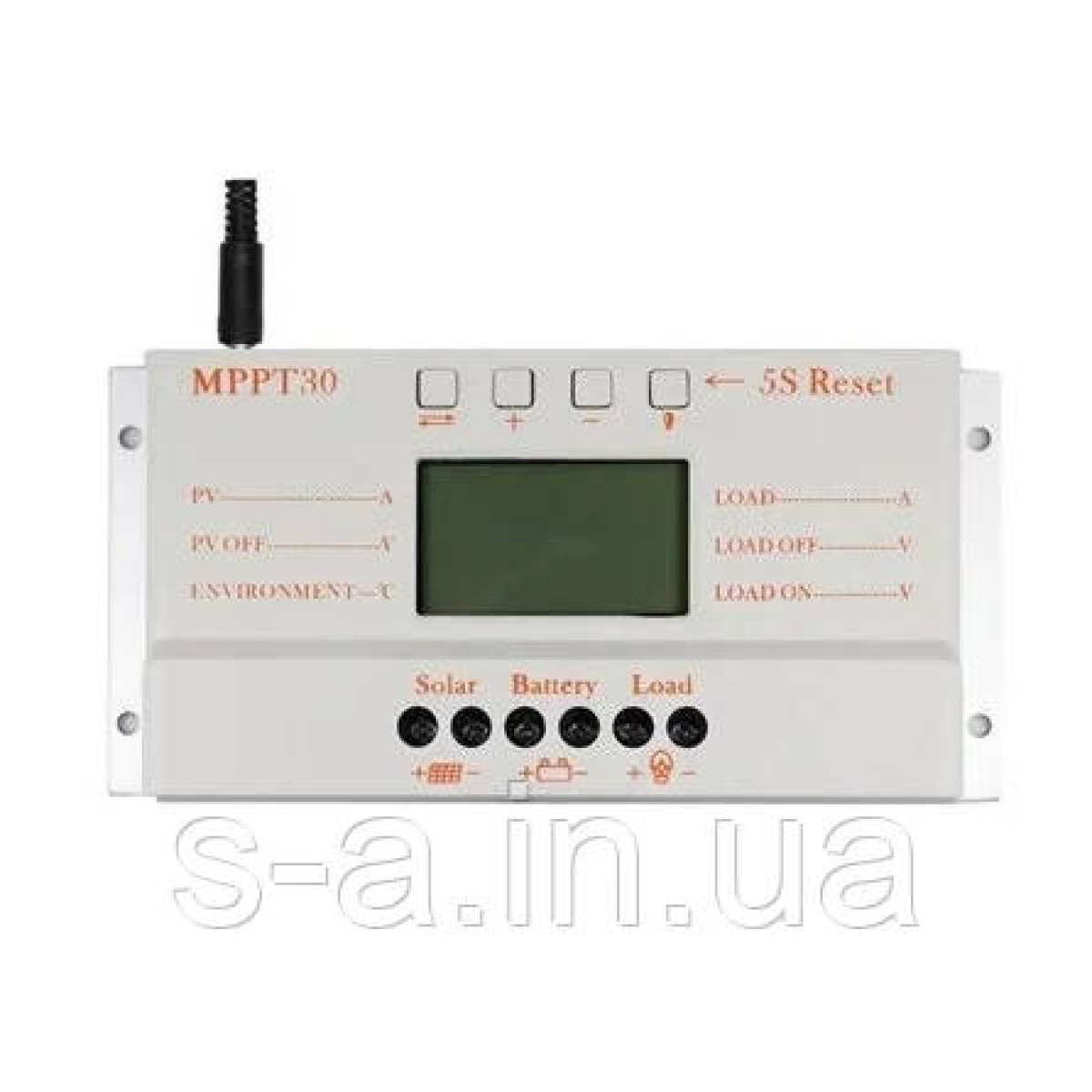

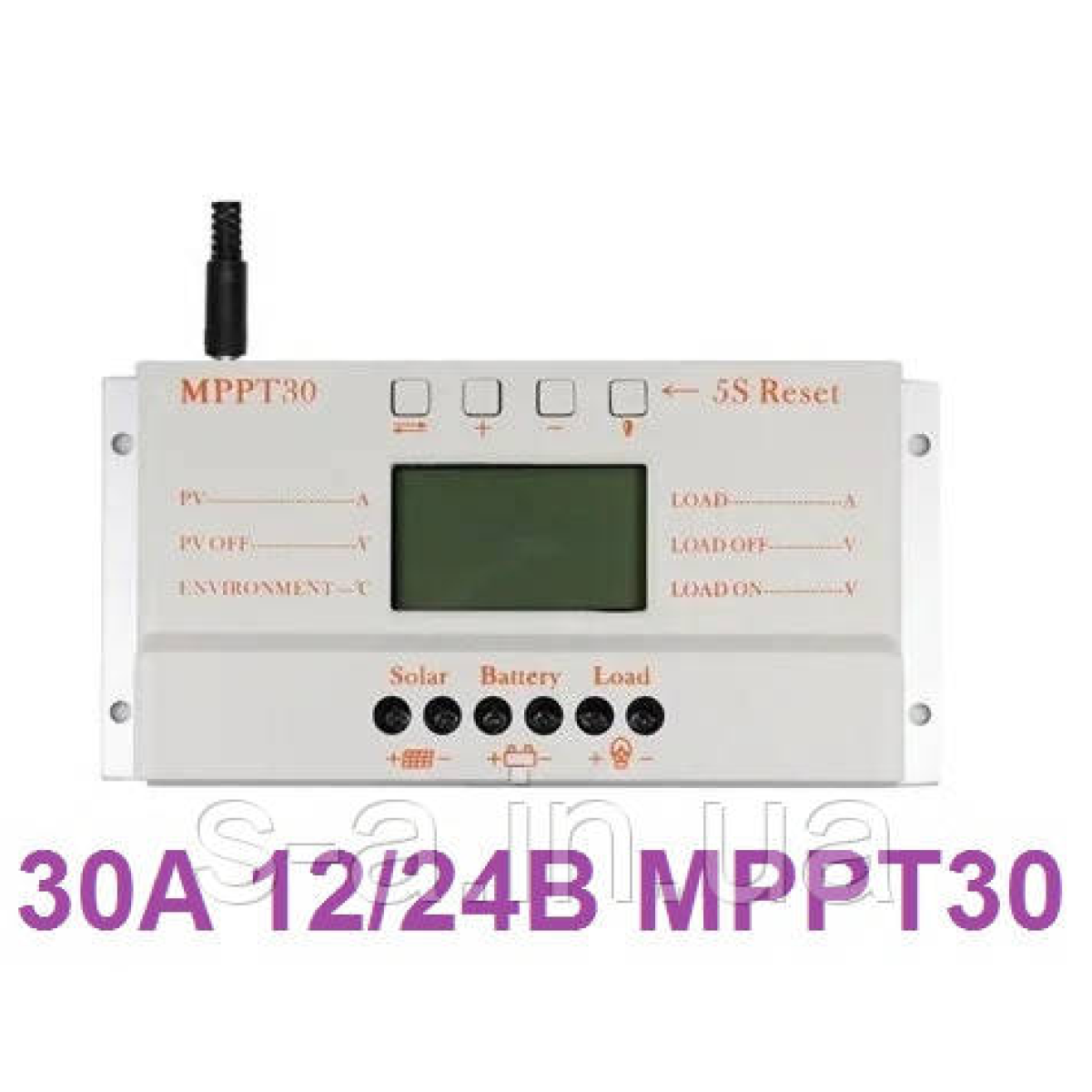

Даний контролер відстежує точку максимальної потужності (ТММ) і автоматично вибирає потрібне співвідношення напруги і сили струму, які видає сонячна батарея. Даний клас контролерів знімає більш високу напругу з сонячних батарей і перетворює його в найбільш підходяще напруга, необхідне для заряду АКБ. Використання даного типу контролерів дозволяє максимальною ефективністю використовувати потенціал сонячних батарей і як наслідок знімати на 15-30 % більше електроенергії порівняно з іншими контролерами.
- графічний ЖК-дисплей
- простий користувальницький інтерфейс
- кількість кнопок управління - чотири
- автоматична зарядка до вибраного напруги
- захист від переполюсовки полярності підключення АКБ
- ШІМ-технологія з інтелектуальним режимом заряду АКБ
- кнопка для ручного керування підключенням навантаження ланцюга
- номінальний робочий струм: 30 А
- макс. напруга, що подається з сонячних панелей: < 48 В
- номінальна робоча напруга: 12 В або 24 В (автовибір)
- напруга відключення заряду АБ: 13.8 В / 27.6 В
- напруга відключення навантаження: 10.7 В / 21.4 В
- напруга відновлення живлення навантаження: 12.5 В/ 25.0 В
- робоча температура: -10°C ~ +60 º с
- температура зберігання: -30°C ~ 70°C
- власне споживання: < 15 мА
- вноситься падіння напруги: < 0.16 В
- компенсація температури, при 25°С: -4 мВ/°С (12 В) / -8 мВ/ °С (24 В)
- вага: 475 г
- габаритні розміри: 143 x 89 x 461 мм
у комплект поставки входять:
- контролер заряду MPPT

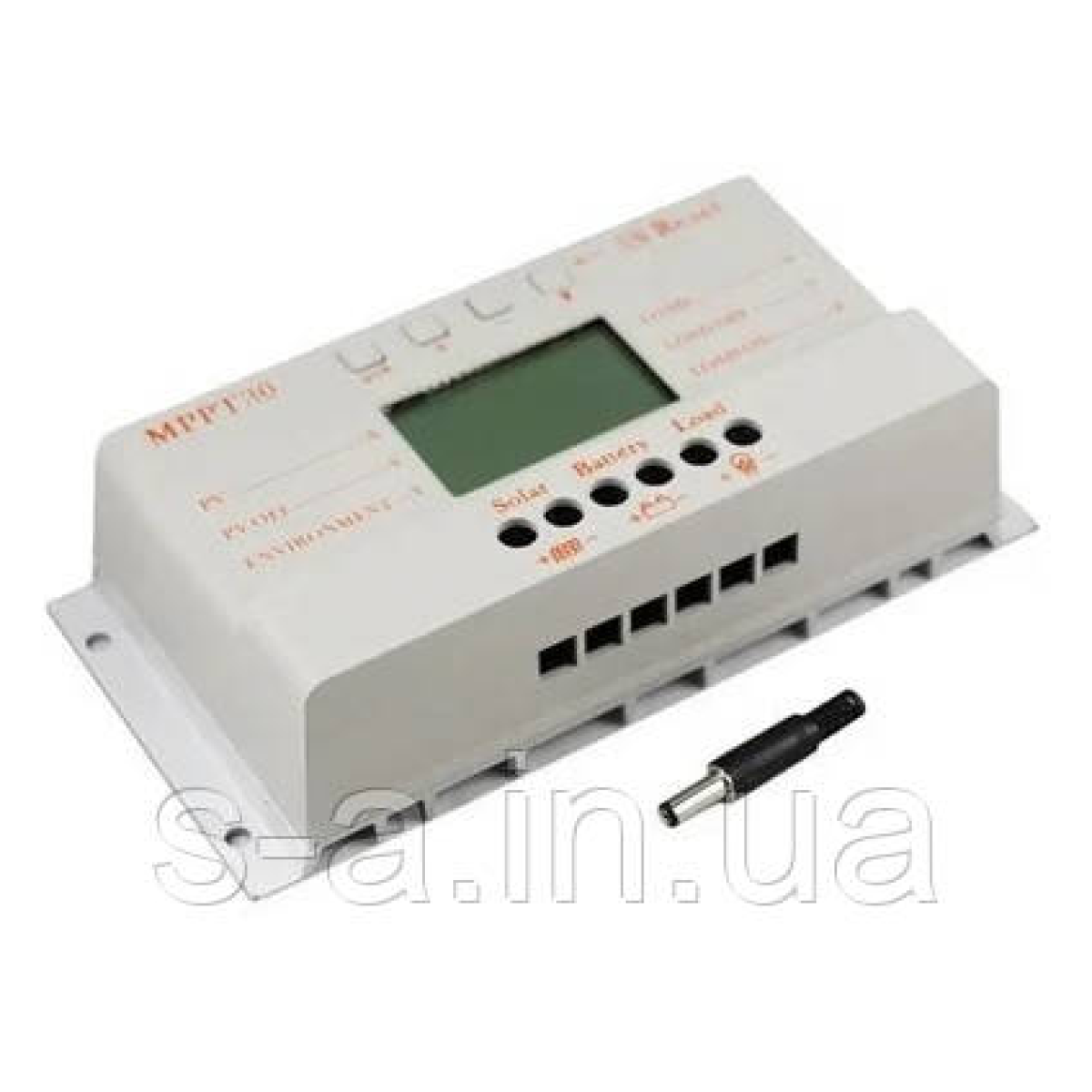

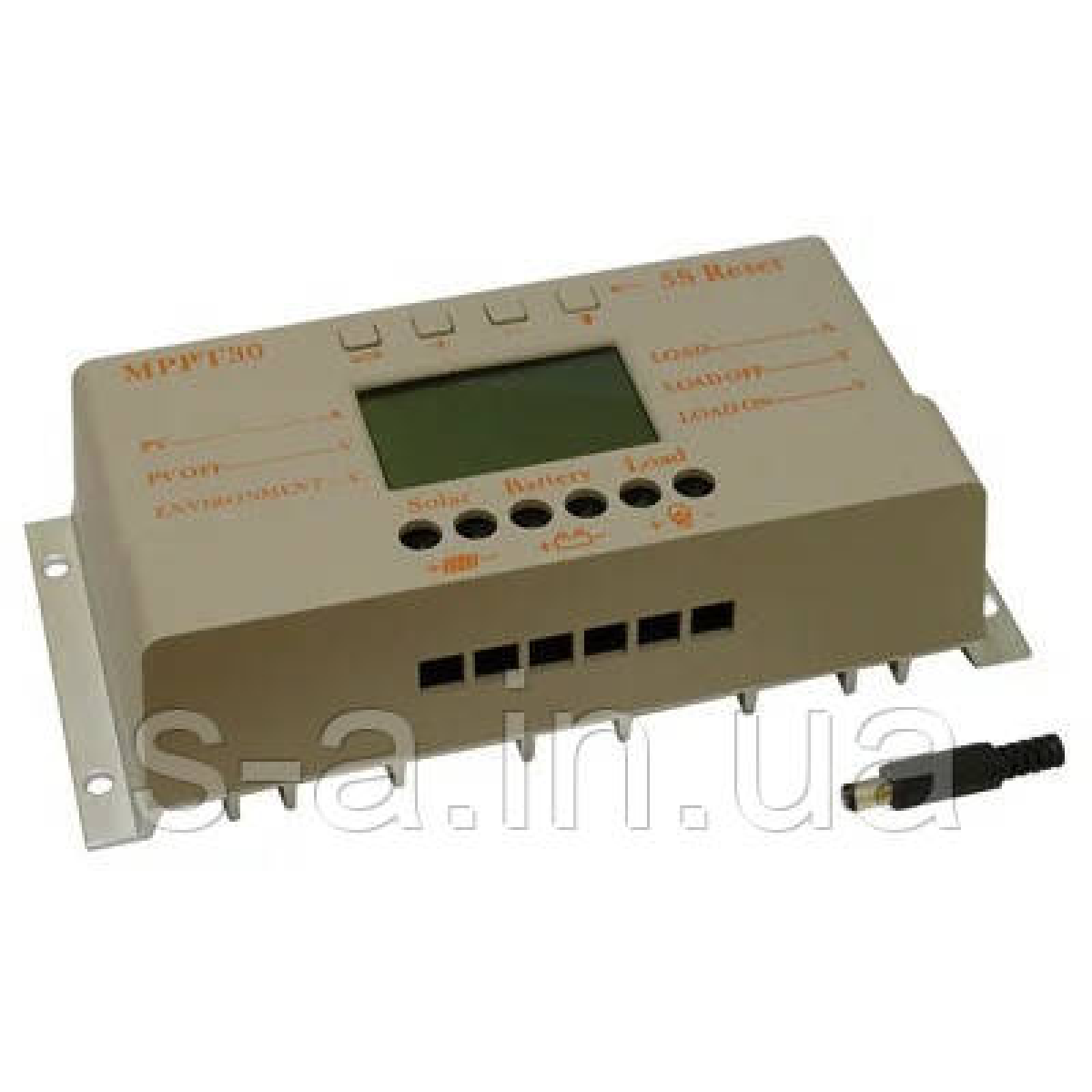

- зовнішній термодатчик
- керівництво користувача
Вибір типу контролера для сонячної панелі
Вибрати сонячний контролер
Контролер Сонячної панелі- одна з найважливіших частин сонячної електростанції, від нього залежить термін служби акумуляторних батарей, кількість корисної енергії, яку ми візьмемо з сонячного модуля, і, як наслідок, ККД всієї системи.Основна функція контролера сонячної панелі - це правильна зарядка акумуляторних батарей.Сьогодні на ринку повно дешевих китайських контролерів, якість яких далеко від досконалості, тому до вибору контролера сонячної панелі потрібно поставитися дуже серйозно. Давайте розглянемо основні види контролерів
- МРРТ контролери - останнє покоління контролерів заряду з найкращою технологією відбору енергії від фотомодуля. МРРТ розшифровується як (Maximum power point tracker) - спостереження за точкою максимальної потужності. МРРТ контролер постійно стежить за струмом і напругою, яким заряджається акб, переножает їх значення і вибирає пару "струм-напруга", при якому потужність сонячної панелі буде максимальною. Таким чином, застосовуючи МРРТ-контролери, ми отримуємо від сонячної батареї на 15-30% більше енергії, ніж від використання простого контролера. Точку максимальної потужності контролер обчислює так: Він послідовно знижує напругу від холостого ходу сонячного модуля до напруги на акб і обчислює пару "струм*напруга". найбільша пара "струм*напруга" - це і буде точка максимальної потужності.
- ШІМ контролери - розшифровується як широтно-імпульсна модуляція. Цей тип контролерів заряджає акб в кілька етапів
- Зарядка максимальним струмом для даної акб (струм часто виставляється в меню контролера і не повинен перевищувати 1/10 від ємності акб)
- ШІМ заряд: Коли напруга на акумуляторі досягає певного рівня контролер починає підтримувати постійну напругу за рахунок ШІМ-струму заряду. За рахунок цього запобігає нагрів і газоутворення в акумуляторі. Далі, у міру зарядки акб, струм поступово зменшується
- Підтримує заряд - коли аб повністю заряджена, контролер зменшує зарядний напруга і підтримує акб в зарядженому стані
- ON/OF - найпростіший тип контролера, він просто відключає сонячну панель від акумулятора, коли напруга досягла верхнього порогу (в цей момент акб заряджена всього на 75%) і підключає сонячну батарею до акб, коли напруга досягла нижнього порогу
ШІМ
Даний тип контролерів заряду краще оспользовать в тих регіонах, де є висока сонячна активність. Як правило це відносно не дорогий пристрій, який має простий алгоритм управління. Таке обладнання не доцільно встановлювати в місцях з низькому сонечной активністю. Це не раціонально і економічно не вигідно.
МРРТ
Данный тип контроллеров является более эфективным по сравнению с ШИМ, поскольку имеет возможность существенно увеличить аккумулируемую энергию (до 30%). В основе роботы данного типа контроллера лежит отслеживание точки максимальной мощности солнечной батареи. За счет чего данное устройство стоит дороже по сравнению с другим видом контроллеров.
Вхідна напруга
Ці дані вказані в технічних характеристиках контролера. Показники повинні підходити до напруги холостого ходу сонячної батареї, плюс 20% запасу. Цей запас необхідний, оскільки деякі виробники можуть завищувати вихідна напряжени, а також у разі якщо сонячна активність дуже висока.
Сумарна потужність
Суммарна потужність сонячної батареї не повинна перевищувати загальної потужності системи (контролера). Напруга системи в таких випадках береться для розряджених акумуляторів. Також потрібно пам'ятати про запас — приблизно 20%, розрахований на підвищену сонячну активність.
Характеристики
| Гарантійний термін |
1 |
| Мінімальна робоча температура |
-10 |
| Максимальна робоча температура |
60 |
| Індикатор рівня заряду |
Так |
| Тип контролера |
MPPT |
| Максимальний струм сонячної батареї |
30 |
| Максимальний струм навантаження |
30 |
| Напруга відключення живлення |
10.6 |
| Температурна компенсація |
Так |
| Максимальна потужність панелі |
780 |
| Перетин проводів, що підключаються |
4 |
| Напруга відновлення живлення |
12.5 |
| Максимальна напруга сонячних батарей |
50 |
| Напруга живлення |
12 В, 24 В |
| Електронний захист |
Защита от перегрева, Защита от короткого замыкания, Защита от неправильной полярности, Защита от обрыва в цепи |
