30А 48В Intelligent PWM Контролер заряду для сонячних батарей (модулів) з Дисплеєм Контролер заряду

Опис

Вибрати сонячний контролер

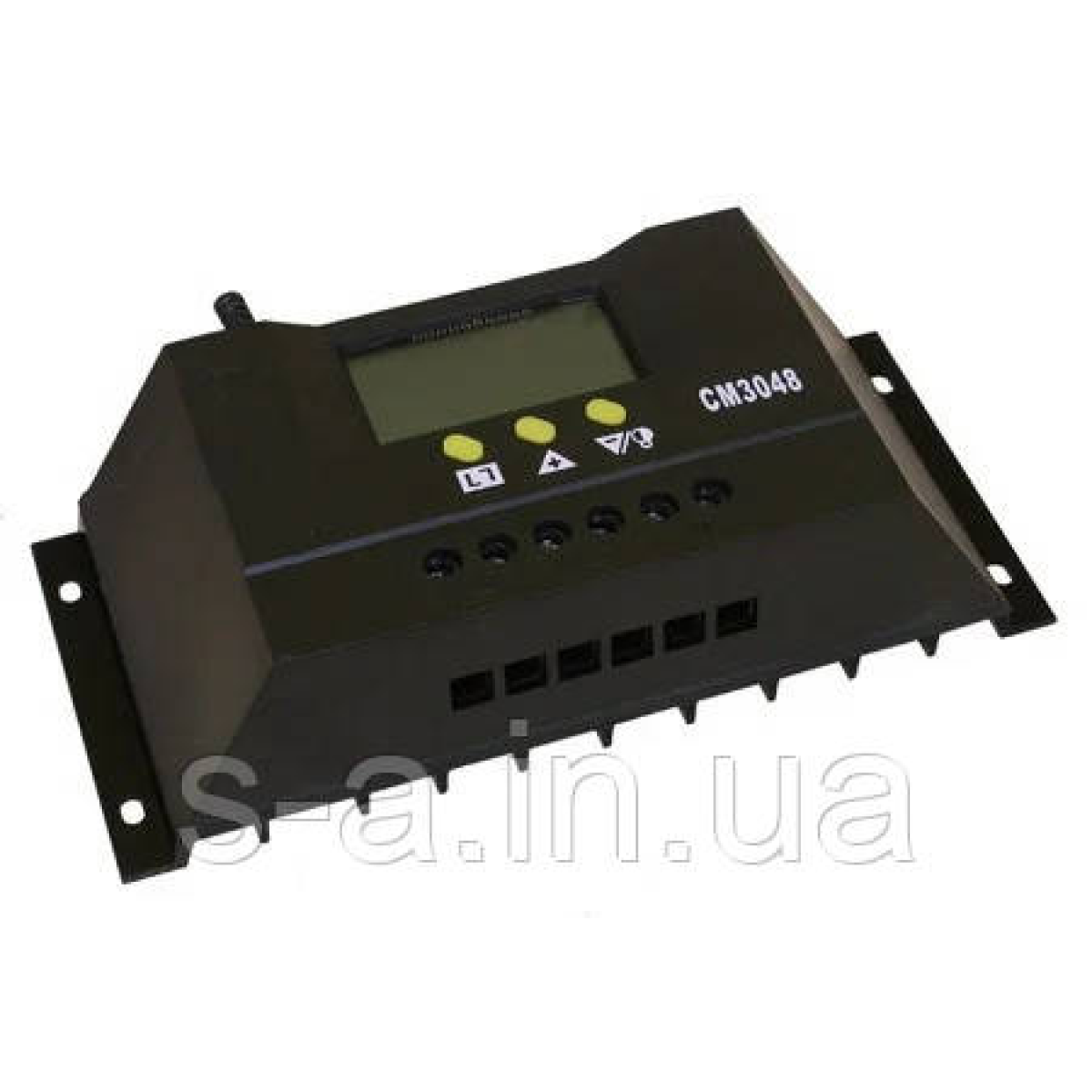

Контролер заряду CM3048 - багатофункціональний ШІМ-контролер з інтелектуальним алгоритмом заряду АБ. Контролер призначений для управління режимами заряду і розряду АБ у складі сонячної електростанції, а також режимами підключення навантаження. Контролер оснащений ЖК-дисплеєм для відображення вироблених операцій та індикації параметрів роботи, а також для можливості проведення користувачем гнучкої настройки параметрів. Контролер забезпечує захист від перевантажень і короткого замикання в ланцюзі навантаження, від перезарядки і перерозряду АБ, неправильної полярності підключення АБ. В залежності від напруги АБ, контролер буде регулювати струм зарядки і подавати/відключати живлення навантаження. Контролер розрахований на роботу з АБ напругою 48В і сонячними панелями відповідної напруги. Контролер призначений для роботи з автономними системами з потужністю не більш 1200Вт. У контролері використовується метод температурної компенсації напруги в режимі заряду АБ, для чого в комплекті поставки є зовнішній температурний датчик, встановлюється в спеціальний роз'єм, розташований на верхній панелі корпусу. Для ефективного відводу тепла і захисту від перегріву самого контролера в ньому використана пасивна система природного охолодження - задньою стінкою є ефективний радіатор. Органами управління контролера є три функціональні кнопки на передній панелі (зліва направо): кнопка кругового перемикання інтерфейсів, кнопка зміни на збільшення, кнопка зміни параметрів на зменшення + з функцією ручного підключення/відключення навантаження.

Функціональні особливості контролера:

• Графічний ЖК-дисплей;
• Кількість кнопок управління - три;
• Регулювання параметрів заряду і розряду АБ перемикаються послідовно підменю;
• Інтелектуальний режим заряду АБ з ШІМ технології;
• При підключенні зовнішнього термодатчика функція температурної компенсації напруги при заряді АБ;
• Встановлювані користувачем режими роботи таймера підключення живлення навантаження;
• Індикація згенерованого сонячною панеллю заряду і відданого від АБ навантаження заряду;
• Захист АБ від розряду через сонячну панель (наприклад, вночі);
• Захист АБ від глибокого розряду (перерозряду);
• Захист від перевантажень і КЗ;
• Захист від переполюсовка полярності при підключенні АБ;
• При виникненні перевантаження системи перезапуск системи через певний час.

Технічні характеристики:

• Тип контролера - Intelligent PWM;
• Режим заряду АБ - інтелектуальний ШІМ алгоритм;
• Індикація режимів і параметрів роботи - РК;
• Кнопок управління - три;
• Номінальна напруга - 48В;
• Номінальний струм зарядки - 30А;
• Номінальний струм навантаження - 30А;
• Максимальна напруга, що подається з сонячних панелей - 100В;
• Час припустимою перевантаження по потужності навантаження на 20% - до 3 секунд;
• Власне споживання - < 30мА;
• Вноситься падіння напруги - <0.2 В;
• Напруга відключення навантаження * - 42.8 В;
• Напруга відновлення живлення навантаження * - 50.4 В;
• Напруга відключення заряду АБ * - 54.8 В;
• Максимальний перетин проводів, що підключаються - 25мм2;
• Компенсація температури, при 25°С - -16мВ/°С;
• Діапазон робочих температур -20...+50ºС;
• Допустима вологість - до 90% (без випадання конденсату);
• Вага нетто - 360 г;
• Габарити - 188х90х50 мм;
• Колір корпусу - чорний;
• Монтаж - на вертикальну площину.

* - наведено заводське значення, задане за замовчуванням, параметр може бути настроєм користувачем самостійно

Вибрати сонячний контролер

РК-дисплей дозволяє відображати 6 підменю для налаштування параметрів роботи контролера, які вибираються послідовним перемиканням лівої функціональної кнопки:
1) основне підменю (відображається за умовчанням), підменю відображення стану АБ (поточне напруги на АБ, ємність, процес заряду/розряду, стан навантаження;
2) підменю індикації температури навколишнього середовища (°С), яка враховується при температурної компенсації напруги заряду АБ;
3) підменю для відображення значення струму (А), що генерується сонячною панеллю;
4) підменю для відображення значення струму (А), що віддається в навантаження;
5) підменю відображення значень лічильника Ампер-годин, згенерованих сонячною панеллю, за період експлуатації з моменту останнього скидання показань цього лічильника;
6) підменю відображення значень лічильника Ампер-годин, відданих в навантаження, за період експлуатації з моменту останнього скидання показань цього лічильника.

Доступ к изменению параметров заряда АБ и таймера подключения нагрузки осуществляется из основного подменю нажатием левой кнопки на длительность более 5 секунд. При этом цифры на индикаторе начинаю мигать. Переключение между настроиваемыми параметрами осуществляются кратковременными нажатиями левой кнопки.  Регулировки параметров в подменю производят кнопками "+" и "-". Для сохранения выбранного значения надо вновь нажать левую кнопку на более чем 5 секунд. Таким способом можно настроить напряжение отсечки нагрузки, напряжение подключения нагрузки. напруга відключення зарядки АБ, таймер підключення навантаження. Перебуваючи в основному підменю натисканням кнопки "-" можна підключати і відключати навантаження. Скидання лічильників А*год у відповідних підменю здійснюється натисканням лівої кнопки на більш ніж 5 секунд. В підменю таймера підключення навантаження встановлюється час роботи від моменту заходу Сонця. При цьому, якщо встановити "0 годин" - живлення навантаження підключиться з моменту заходу сонця і до настання світанку; при установці "24 години" - живлення навантаження підключено цілодобово, до моменту примусового відключення через розряду АБ.

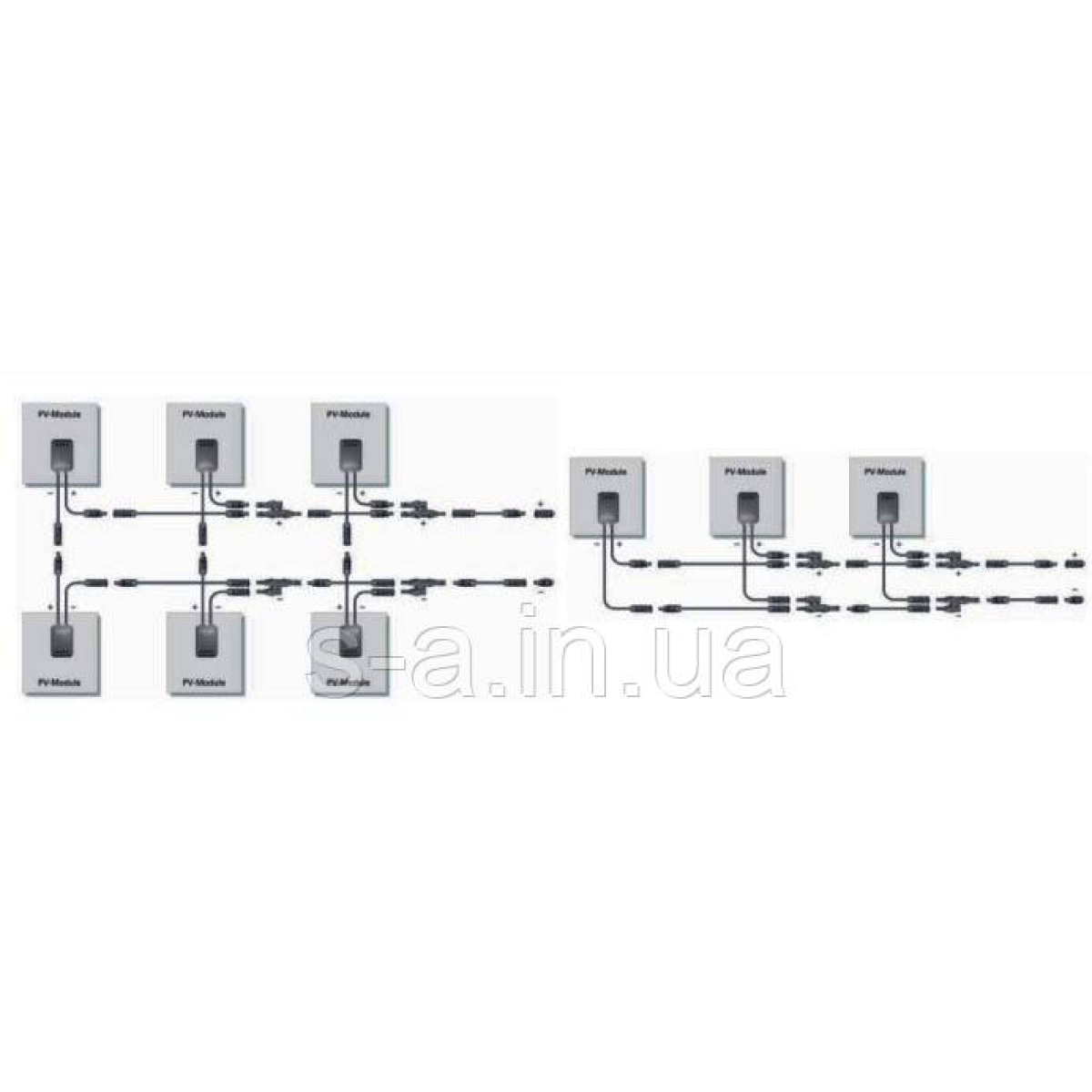

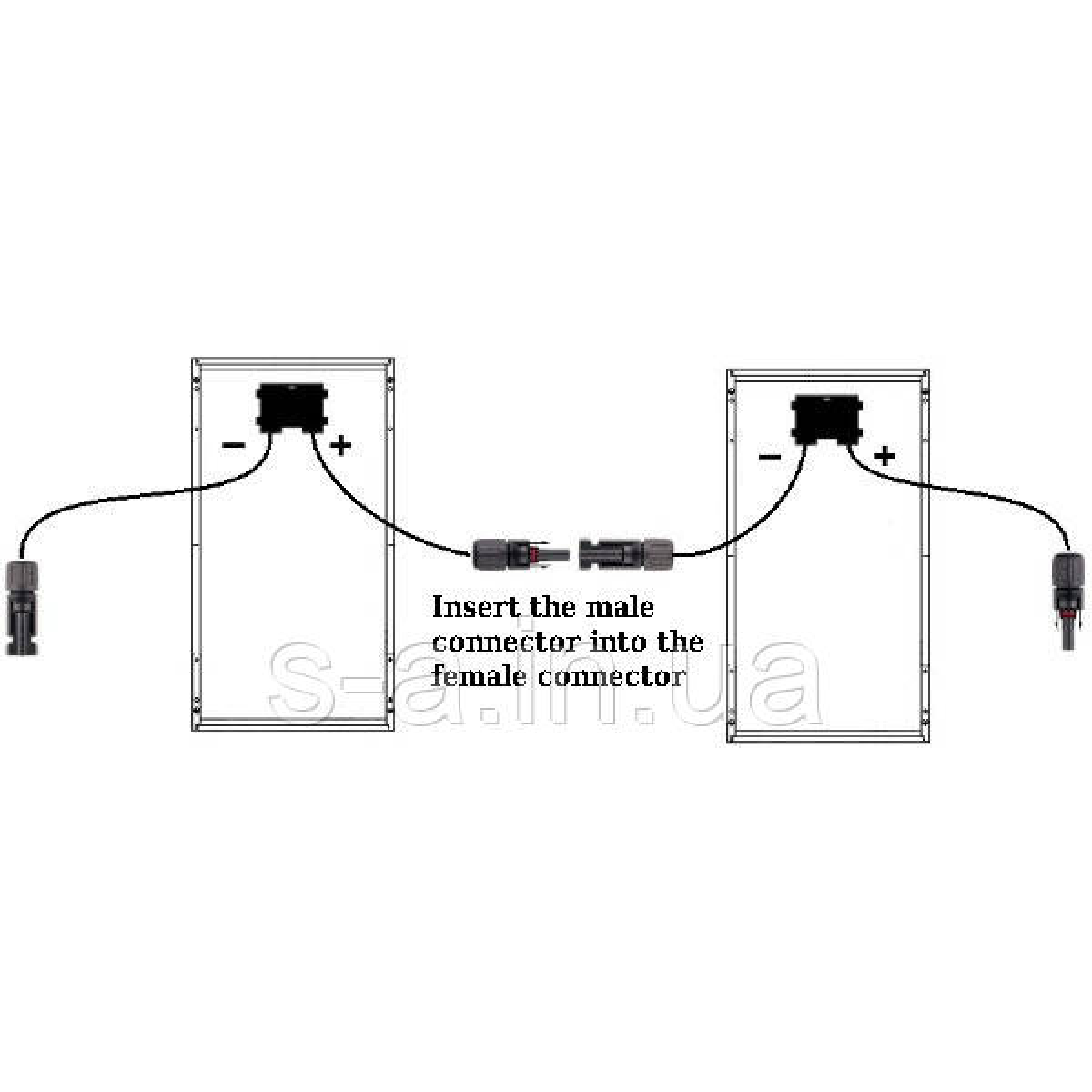

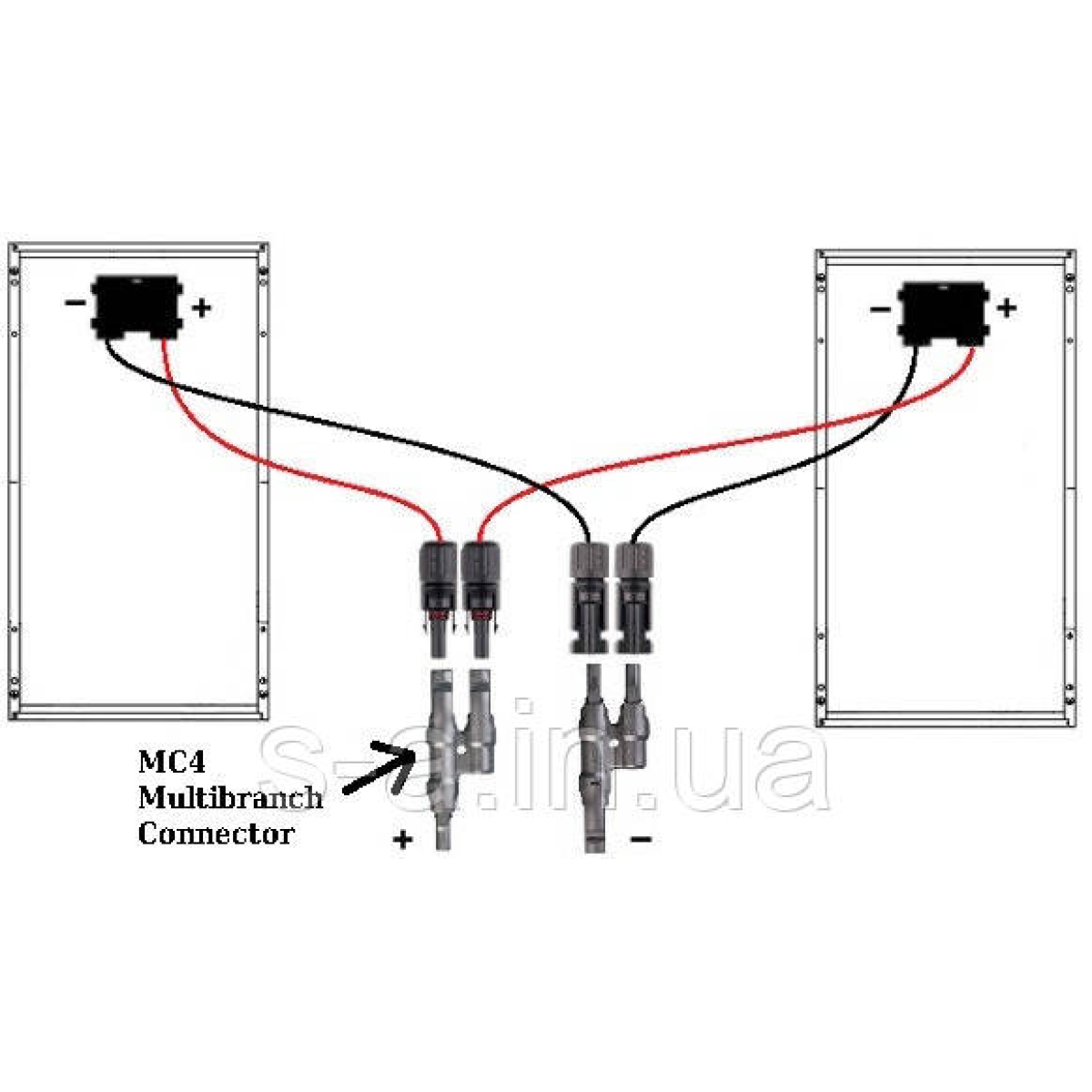

Підключення сонячної панелі, АБ, навантаження:
1) Підключіть "+" і "-" АБ до відповідних клем контролера.
2) Підключіть "+" і "-" фотомодулів до відповідних клем контролера.
3) Підключіть "+" і "-" навантаження до відповідних клем контролера.

Комплект поставки:

• Контролер заряду CM3048;
• Зовнішній термодатчик;
• Керівництво користувача.
