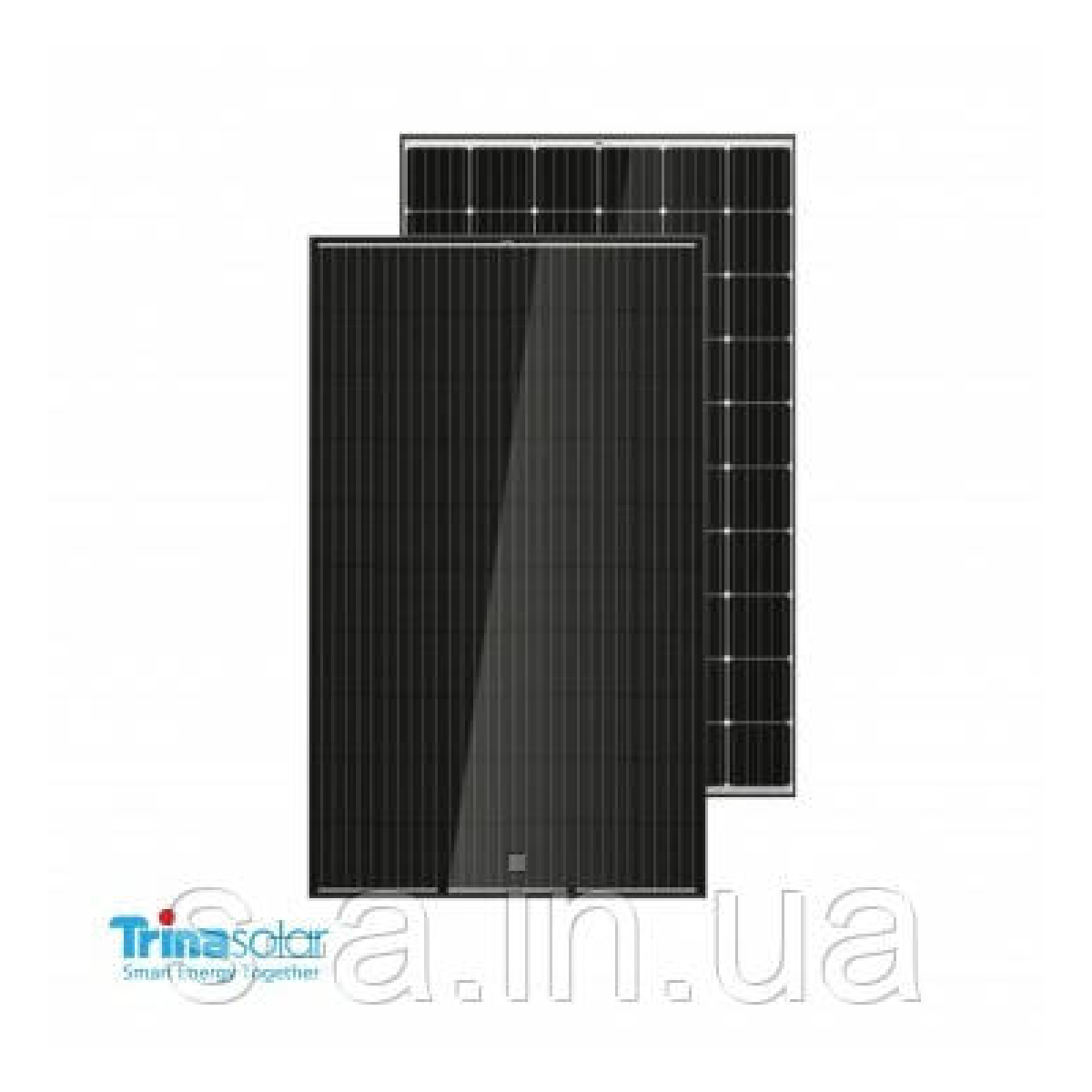

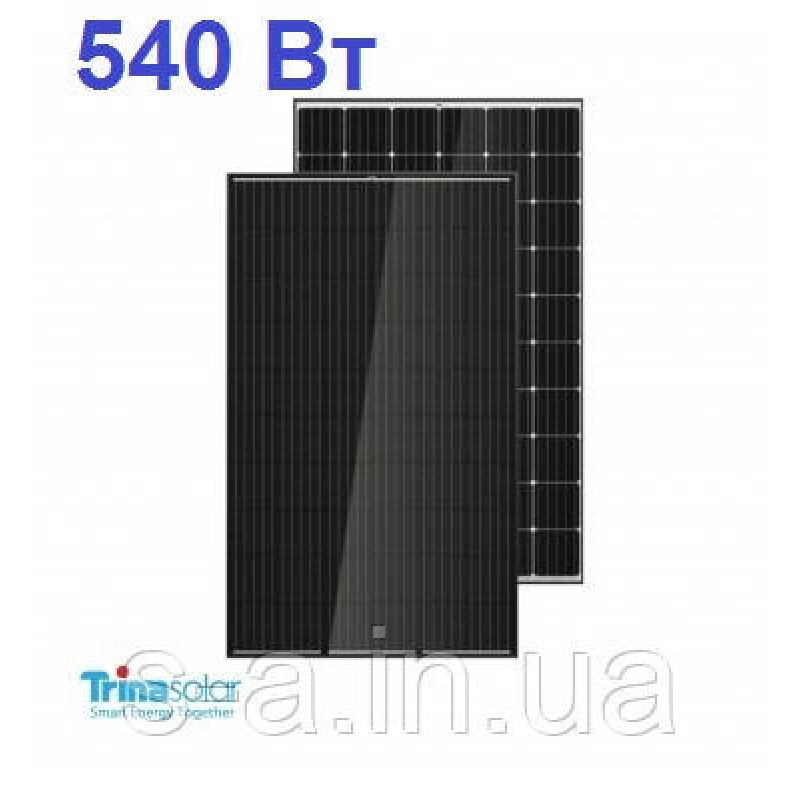

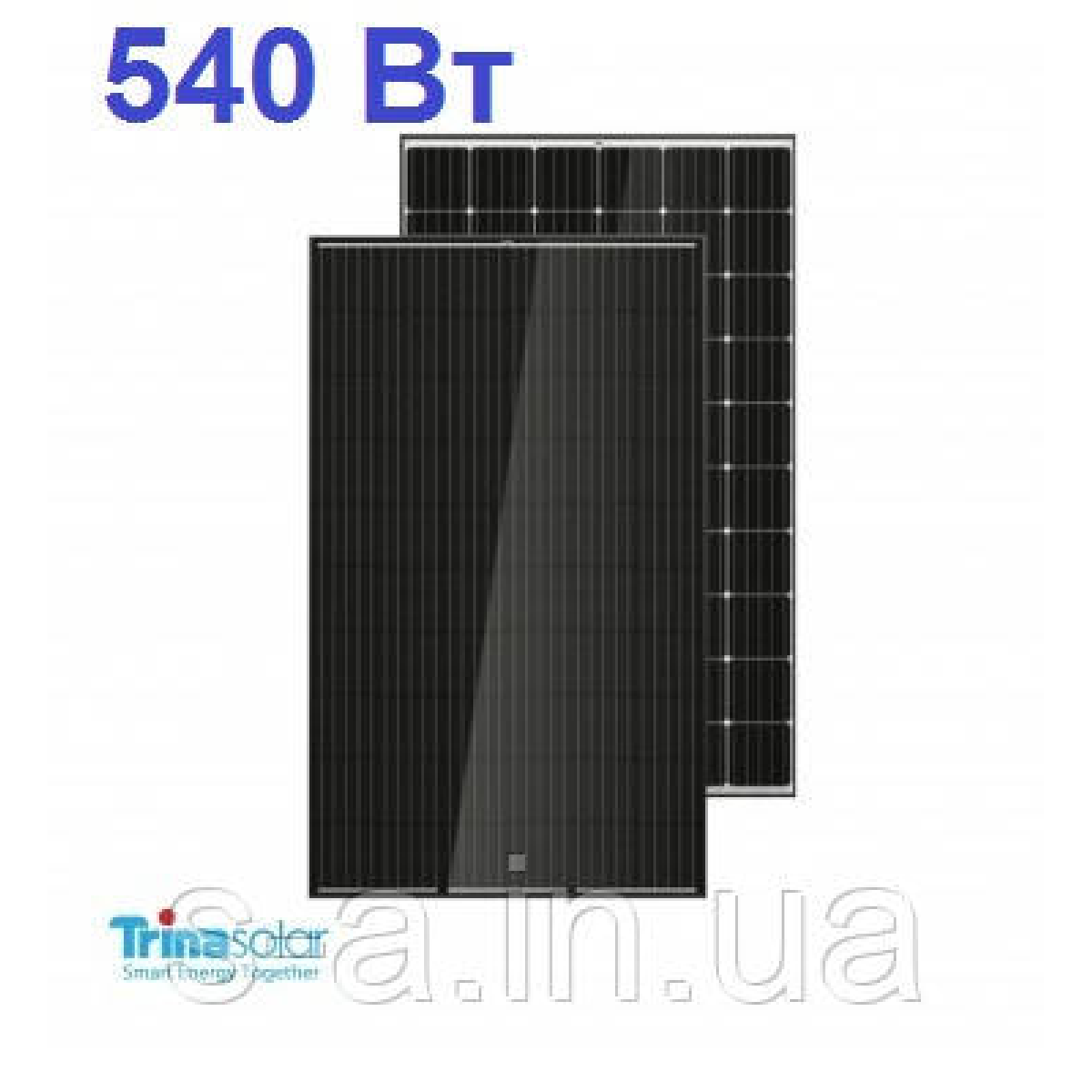

540Вт Trina TSM-DE19 540M – вдосконалений варіант попереднього модельного ряду Vertex потужністю до 505 Вт. Такі фотомодулі задають напрям розвитку цілого бізнесу - потужність панелей вже перевищує 500 Вт і доходить до 600 Вт. Тому власник станцій економитиме на сумарній кількості панелей та системі кріплень. ККД такої панелі збільшений до 20.7 %.Найголовніше поліпшення - температурний коефіцієнт потужності понижено до -0.34 %/C. Такий показник є кращим, ніж у конкурентів, і дозволяє даному модулю краще працювати при високих температурах.
Архітектура панелі – Half-Cell. Для кращої продуктивності модуля було збільшено розміри комірок. Завдяки цій архітектурі й вдосконаленим фотоелементам, досягаються високі показники виробітку панелі при затіненнях чи слабкому рівні інсоляції. Панель була розроблена таким чином, щоб PID деградація була максимально повільною та не впливала на роботу модуля особливим чином. MBB та PERC технології – це також одні з причин високих показників ефективності даної панелі. Кількість струмознімних доріжок - 10 шт.
Попри таку високу потужність, вага панелі складає 28.6 кг Габарити панелі дещо збільшені у порівнянні з попередніми моделями - 2384×1096×35 мм. Анодована алюмінієва рама є стійкою до корозії, що підвищує загальний термін експлуатації модуля. В якості інкапсулянта використана плівка EVA, а загальний рівень захисту оболонки відповідає стандарту IP68. Панель пройшла технічні випробування, і є сертифікованою для фронтальних навантажень до 5400 Па і тильних до 2400 Па.
Для кращої стійкості модуля, рекомендуємо фіксувати його на 3 рейках, оскільки в даній моделі відсутнє зміцнювальне ребро. Додаткова рейка посередині значно покращить стабільність модуля до вітрових і механічних навантажень.
Дана панель використовується в якості генеруючого масиву як і для домашньої СЕС, так і для промислової. Гарантія на продукт складає 10 років, лінійна гарантія – 25 років.
Характеристики
Загальні дані
Виробник: Trina Solar
Країна-виробник: Китай
Модель: TSM-DE19 540M
Технологія виробництва: Cut Half-Cell
Тип фотомодуля: монокристал
Кількість струмознімних доріжок (bb), шт: 10
Електричні характеристики
Потужність, Вт: 540
Напруга при макс. потужності, В: 31.2
Струм при макс. потужності, А: 17.33
Струм короткого замикання, А: 18.41
Напруга холостого ходу, В: 37.5
Запас потужності, Вт: 0-5
Максимальна напруга у системі, В: 1500
ККД фотомодуля, %: 20.7
Температурні показники
Температурний коефіцієнт потужності, %/℃: -0.34
Температурний коефіцієнт напруги, %/℃: -0.25
Температурний коефіцієнт струму, %/℃: -0.04
Робоча температура, °C: -40...+85°
Механічні характеристики
Кількість фотоелементів, шт: 110
Габарити, Д*Ш*Т, мм: 2384×1096×35
Вага, кг: 28.6
Ступінь захисту фотомодуля: IP68
Рама: анодований алюміній
Пакування
Спосіб пакування: палета
Кількість панелей в палеті: 31
Розмір палети, ДxВxШ: 2430×1130×1100
Вага палети, кг: 905
Гарантійний термін
Гарантійний термін, років: 10
Гарантія на 90% вихідної потужності, років: 10
Гарантія на 80% вихідної потужності, років:25
Характеристики
| Ступінь захисту IP |
68 |
| Напруга |
24 |
| Гарантійний термін |
60 |
| Довжина |
2384 |
| Ширина |
1096 |
| Вага |
28.6 |
| Мінімальна робоча температура |
-40 |
| Максимальна робоча температура |
85 |
| Потужність |
540 |
| Тип панелі |
Монокристалічна |
| Матеріал виготовлення модуля |
Чистий кремній |
| Матеріал рамки |
Алюміній |
| Струм при максимальній потужності |
17.33 |
| Напруга при максимальній потужності |
31.2 |
| Струм короткого замикання |
18.41 |
| Кількість елементів |
110 |
| ККД, не менше |
20.7 |
| Товщина |
35 |
| Напруга холостого ходу |
37.5 |
| Температурний коефіцієнт струму |
-0.04 |
| Температурний коефіцієнт напруги |
-0.25 |
| Температурний коефіцієнт потужності |
-0.34 |
