Опис

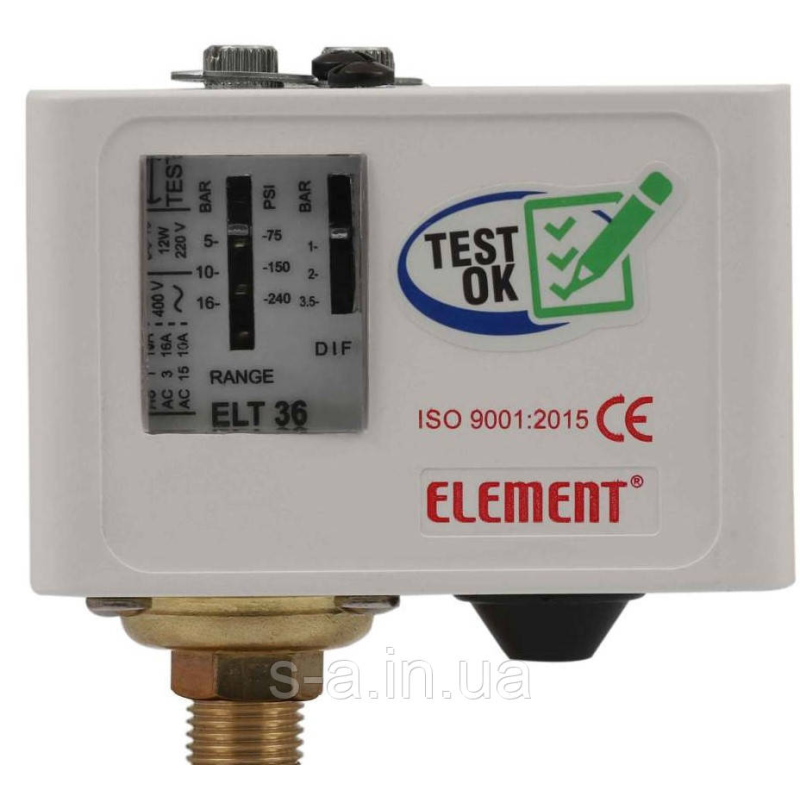

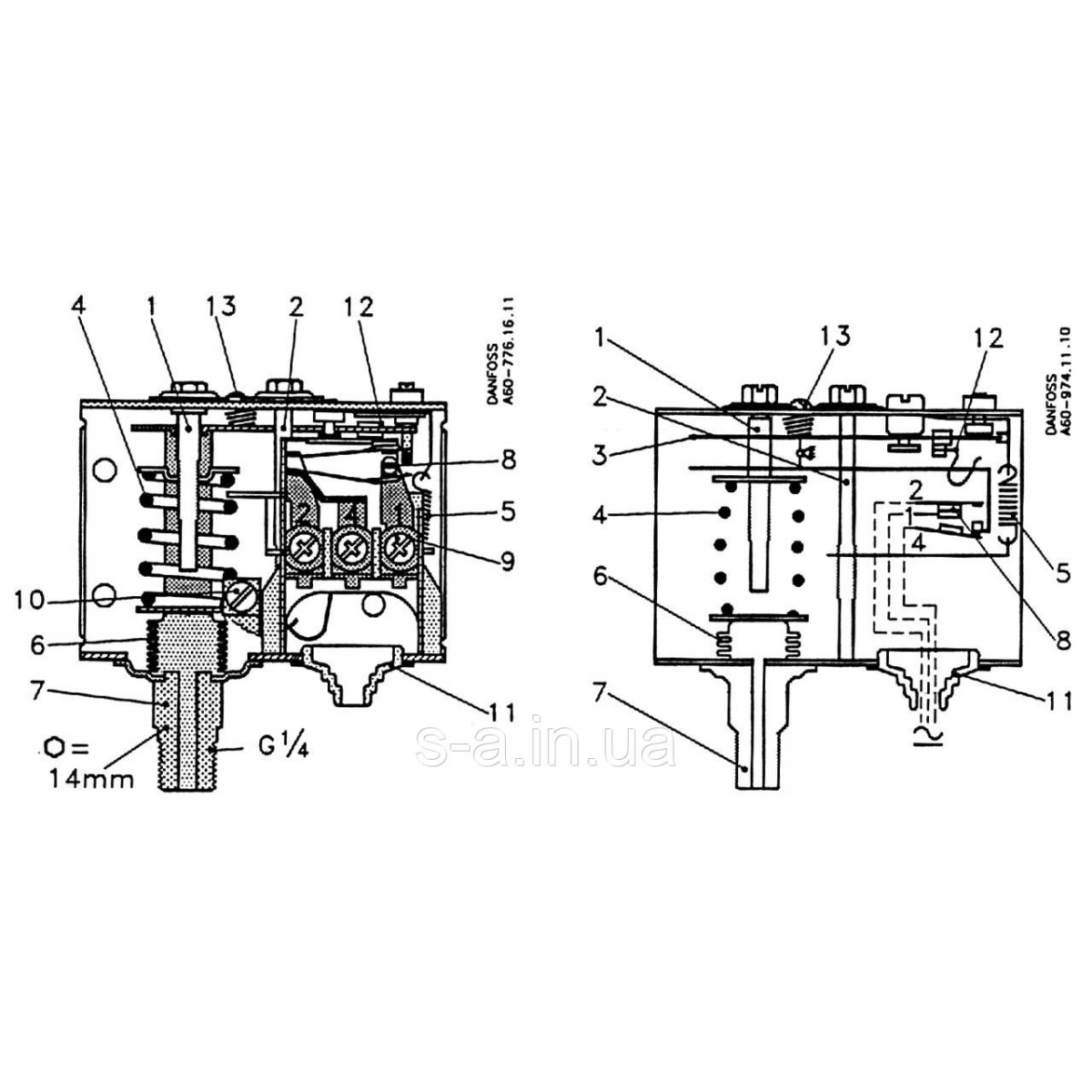

Реле тиску типу ELT призначені для регулювання, поточного контролю та аварійної сигналізації в промисловості. Встановлюються в системах з рідкими і газоподібними середовищами. Реле тиску забезпечені однополюсними вимикачами, які замикають або розмикають електричне коло при зміні тиску в системі проти теперішніх заданим.
Основні параметри
• Діапазон тисків: 0,8...50 бар
• Дуже малий час спрацьовування
• Легкий монтаж
• Підходить для комутації навантаження як змінного, так і постійного струму
• Для нейтральних рідин (ELT), газоподібних середовищ і повітря
• Клас захисту корпусу IP33, IP44 при монтажі з верхньою кришкою і задній платою або IP55 при використанні додаткового корпусу
• Компактні розміри не вимагають великого простору.
• Стійкість до ударів і вібрації
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| Тип |
Діапазон налаштування
Bar
|
Диф. тиск
Bar
|
Макс. тиск
Bar
|
Приєднання |
| ELT-35 |
0.8–8 |
0.6 -3 |
13 |
G ¼ S ¼ S 7/16
[¼" GAS] [¼" SEA] [7/16" SAE]
|
| ELT-36 |
5 –16 |
1 –3.5 |
21 |
| ELT-37 |
5 –28 |
3 –10 |
33 |
G ¼ S ¼
[¼" GAS] [¼" SEA]
|
| ELT-38 |
5–50 |
3 –15 |
55 |
| Макс. температура рідини |
150 ⁰C
|
| Макс. тем. навкол. серед. |
-35⁰C - 60 ⁰C
|
| Струмопровідні контакти |
Срібло |
| Класс захисту |
IP 40 |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Номинальное напряжение |
125 VAC |
250 VAC |
24 VDC |
| Номінальний струм |
20 A |
16 A |
8 A |
|
Результати тестових
випробувань (цикли)
|
Електричні |
400.000 |
| Механічні |
1.000.000 |
Перевідна таблиця одиниць вимірювання тиску
|
Бар
|
|
1бар = 0.1 МПа
1бар = 100 кПа
1бар = 1000 мбар
1бар = 1.019716 кгс/см2
1бар = 750 мм. рт.ст.(торр)
1бар = 10197.16 кгс/м2 (атм.тих.)
1бар = 10197.16 мм. вод. ст.
1бар = 0.986 атм. фіз.
1бар = 10 Н/см2
1бар = 1000000 дін /см2=106дин/см2
1бар = 14.50377 psi (фунт на квадратний дюйм)
|
1 мбар = 0.1 кПа
1 мбар = 0.75 мм. рт. ст.(торр)
1 мбар = 10.19716 кгс/ м2
1 мбар = 10.19716 мм. вод. ст.
1 мбар = 0.401463 in.H2O (дюйм водяного стовпа)
|
|
МПа
|
кПа
|
|
1МПа = 1000000 Па
1МПа = 1000 кПа
1МПа = 10.19716 кгс/см2 (атм.тих.)
1МПа = 10 бар
1МПа = 7500 мм. рт. ст.(торр)
1МПа = 101971.6 мм. вод. ст.
1МПа = 101971.6 кгс /м2
1МПа = 9.87 атм. фіз.
1МПа = 106 Н/м2
1МПа = 107дин/см2
1МПа = 145.0377 psi
1МПа = 4014.63 in.Н2О
|
1кПа = 1000 Па
1кПа = 0.001 МПа
1кПа = 0.01019716 кгс/см2
1кПа = 0.01 бар
1кПа = 7.5 мм. рт. ст.(торр)
1кПа = 101.9716 кгс/м2
1кПа = 0.00987 атм. фіз.
1кПа = 1000 Н/м2
1кПа =10000 дін/см2
1кПа = 10 мбар
1кПа =101.9716 мм. вод. ст.
1кПа = 4.01463 in.H2O
1кПа = 0.1450377 psi
1кПа = 0.1 Н/см2
|
|
КГС/СМ2 (АТМ.ТИХ.)
|
ММ.РТ.СТ. (ТОРР)
|
|
1кгс/см2 = 0.0980665 МПа
1кгс/см2 = 98.0665 кПа
1кгс/см2 = 0.980665 бар
1кгс/см2 = 736 мм. рт.ст. (торр)
1кгс/см2 = 10000 мм. вод.ст.
1кгс/см2 = 0.968 атм. фіз.
1кгс/см2 = 14.22334 psi
1кгс/см2 = 9.80665 Н/см2 -
1кгс/см2 = 10000 кгс/м2
|
1мм. рт.ст. = 133.3 ·10-6 МПа
1мм. рт.ст. = 0.1333 кПа
1мм. рт.ст. = 133.3 Па
1мм. рт.ст. = 13.6 ·10-4 кгс/см2
1мм. рт.ст. = 13.33 ·10-4 бар
1мм. рт.ст. = 1.333 мбар
1мм. рт.ст. = 13.6 мм вод.ст.
1мм. рт.ст. = 13.16 ·10-4 атм. фіз.
1мм. рт.ст. = 13.6 кгс/м2
1мм. рт.ст. = 0.019325 psi
1мм. рт.ст. = 75.051 Н/см2
|
|
ММ.ВОД.СТ.(КГС/М2)
|
|
1мм.вод.ст. = 9.80665 · 10 -6 МПа
1мм.вод.ст. = 9.80665 · 10 -3 кПа
1мм.вод.ст. = 0.980665 · 10-4 бар
1мм.вод.ст. = 0.0980665 мбар
1мм.вод.ст. = 0.968 · 10-4 атм.физ.
1мм.вод.ст. = 0.0736 мм.рт.ст.(торр)
1мм.вод.ст. = 0.0001кгс/см2
1мм.вод.ст. = 9.80665 Па
1мм.вод.ст. = 9.80665 ·10-4 Н/см2
1мм.вод.ст. = 703.7516 psi
|
Характеристики
| Тип приєднання |
Різьбове |
| Тип комплектуючого |
Автоматика |
| Призначення комплектуючого |
Для расширительных баков |
| Діаметр різьблення |
1/4“Н |
